B1-32M (20 vstupů a 12 výstupů)
B1-32M
(20 vstupů a 12 výstupů)


Popis

PLC jednotky určené pro kompaktní instalace. K jednotkám lze připojit rozšiřující jednotky a moduly. Katalog řady B1/B1z ke stažení je zde.


Technické parametry

  • Napájení dle typu:  230 Vstř nebo 24 Vss
  • Jeden pevně zabudovaný sériový Port 0 (RS232)
  • 20 vstupů (4 vstupy pro frekvenci max. 10 kHz + 16 vstupů "low speed", max. 50 Hz)
  • 12 výstupů (reléových/2A nebo tranzistorové (5 Vss až 30 Vss/0,5 A) (4 pro frekvenci 10 kHz a 8 low speed)
  • Tranzistorové výstupy se dodávají v provedení SINK (NPN) nebo SOURCE (PNP)
  • Vstupy jsou galvanicky oddělené s jednou společnou svorkou. Jsou spínané napětím 24 V (zdroj pro napájení vstupů je na každé jednotce napájené 230 Vstř)


Poznámky

  • Možnost připojení rozšiřujících jednotek a modulů

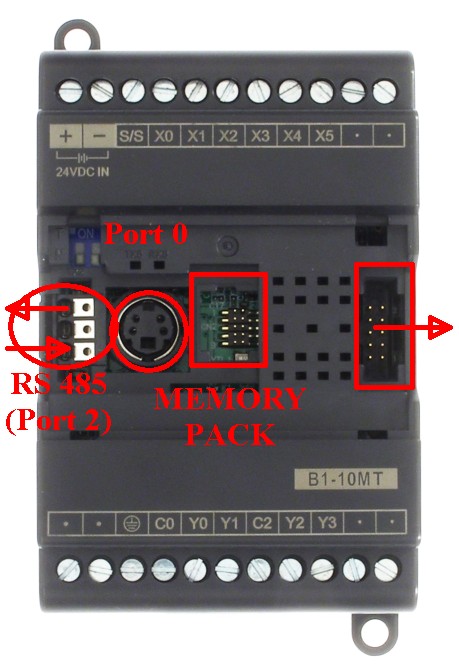

  • Možnost připojení dotykového panelu FAC-FT(FV)_xxx přes sériový RS232 Port0
  • Možnost připojení OLED displeje s tlačítky FBs-PEP přes sériový RS232 Port0
  • Možnost vložení paměťového modulu FAC-FBS-PACK
  • Tato jednotka neobsahuje obvod reálného času RTC (=Kalendář)

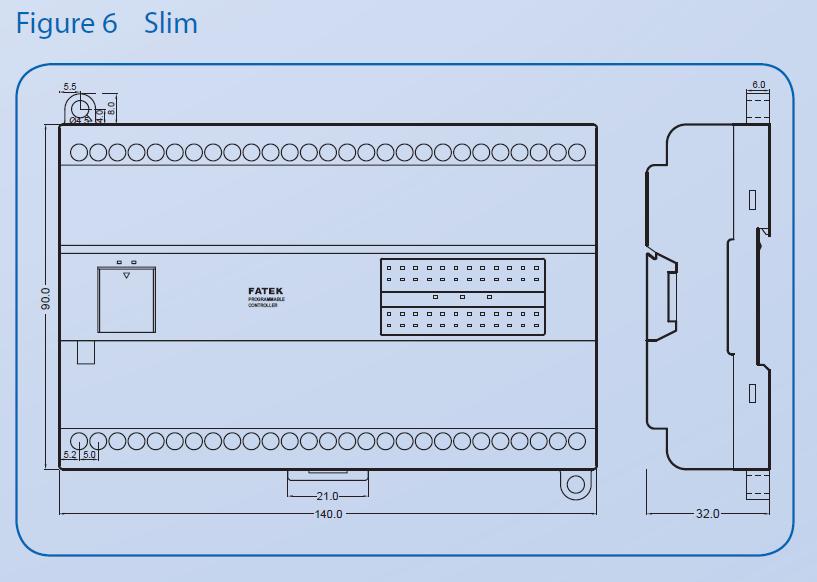

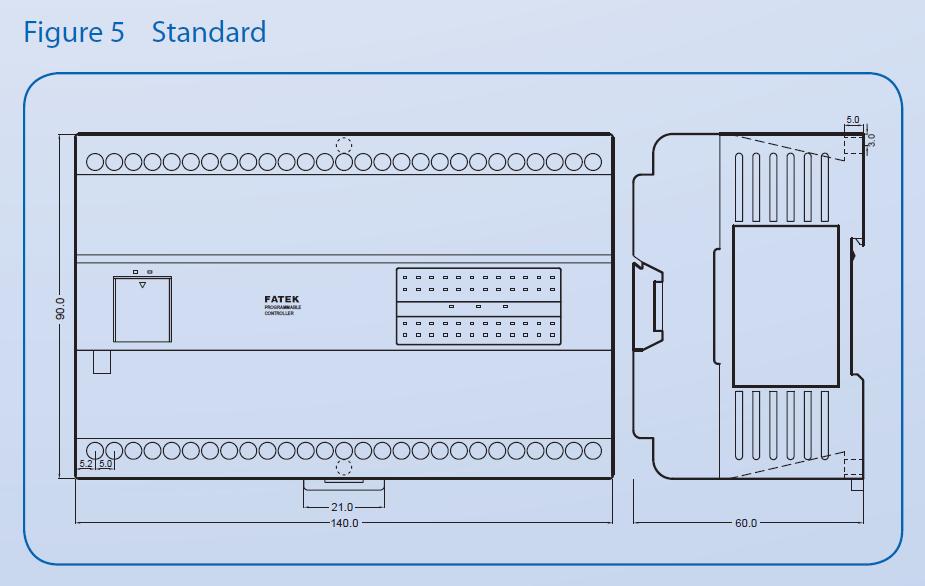

  • Jednotky s napájením 24 Vss jsou vyráběny ve dvou provedeních: tzv. standard a slim. Standardně je dodávána varianta "SLIM". Rozměry jednotlivých provedení viz fotogalerie.

Varianty

Objednací
číslo

Typ
výstupu

Typ
Portu 0

Typ
Portu 2

Napájení

Hloubka

MC cena
bez DPH

VC cena
bez DPH
FAC-B1-32MR2-D24S relé RS232 - 24Vss 32 mm ××× ×××
FAC-B1-32MT2-D24S tranz. NPN (SINK) RS232 - 24Vss 32 mm ××× ×××
FAC-B1-32MJ2-D24S tranz. PNP (SRCE) RS232 - 24Vss 32 mm ××× ×××
FAC-B1-32MR25-D24S relé RS232 RS485 24Vss 32 mm ××× ×××
FAC-B1-32MT25-D24S tranz. NPN (SINK) RS232 RS485 24Vss 32 mm ××× ×××
FAC-B1-32MJ25-D24S tranz. PNP (SRCE) RS232 RS485 24Vss 32 mm ××× ×××


Objednací
číslo

Typ
výstupu

Typ
Portu 0

Typ
Portu 2

Napájení

Hloubka

MC cena
bez DPH

VC cena
bez DPH
FAC-B1-32MR2-AC relé RS232 - 230Vstř 60 mm ××× ×××
FAC-B1-32MJ2-AC tranz. PNP (SRCE) RS232 - 230Vstř 60 mm ××× ×××
FAC-B1-32MT2-AC tranz. NPN (SINK) RS232 - 230Vstř 60 mm ××× ×××
FAC-B1-32MR25-AC relé RS232 RS485 230Vstř 60 mm ××× ×××
FAC-B1-32MJ25-AC tranz. PNP (SRCE) RS232 RS485 230Vstř 60 mm ××× ×××
FAC-B1-32MT25-AC tranz. NPN (SINK) RS232 RS485 230Vstř 60 mm ××× ×××
