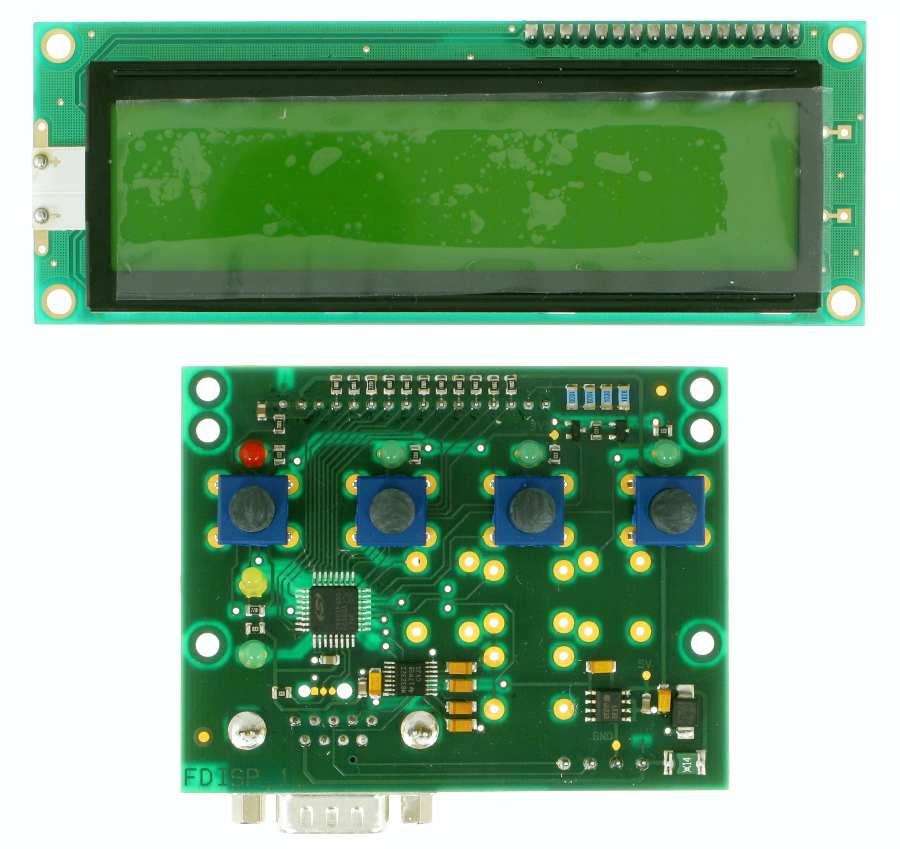

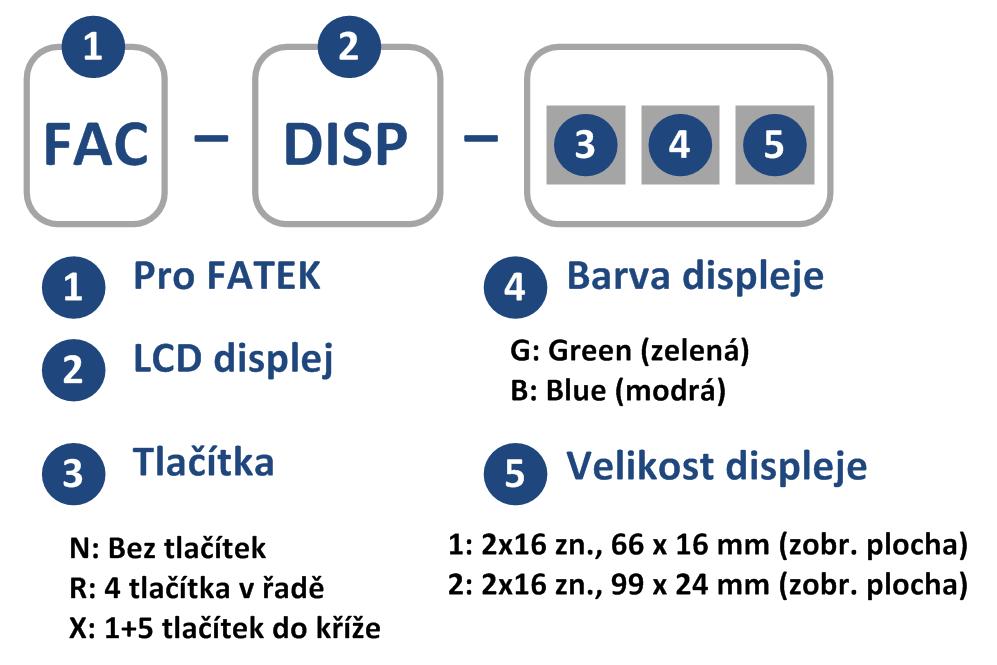

FAC-DISP je zobrazovací LCD modul s tlačítky, určený pro připojení sériovou linkou RS232 do PLC FATEK, ze kterého je i napájen. FAC-DISP se skládá se dvou samostatných desek (desky řízení displeje a desky vlastního LCD displeje), které jsou vzájemně propojeny plochým kabelem. Deska řízení displeje je vybavena tlačítky, signalizačními LED diodami a komunikačním portem. Panely FAC-DISP jsou vyráběny v různých variantách, které se liší provedením - viz vysvětlivky k objednacímu číslu. (Pozn. výhledově se plánuje rozšíření software o komunikační protokol MODBUS, což umožní připojení i k jiným zařízením.)


FOTOGALERIE
VLASTNOSTI KE STAŽENÍ
CENY
  • LCD displej 2 řádky x 16 znaků s podsvícením, barva zelená nebo modrá
  • zobrazovaná plocha 66 x 16 mm nebo 99 x 24 mm

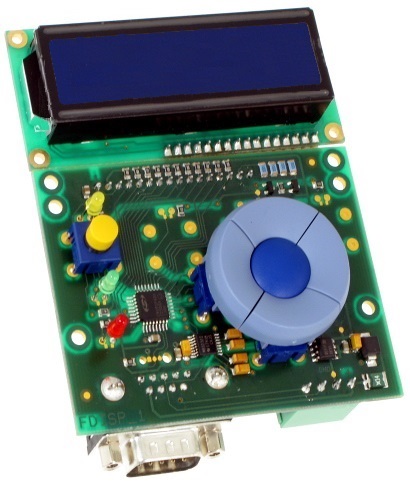

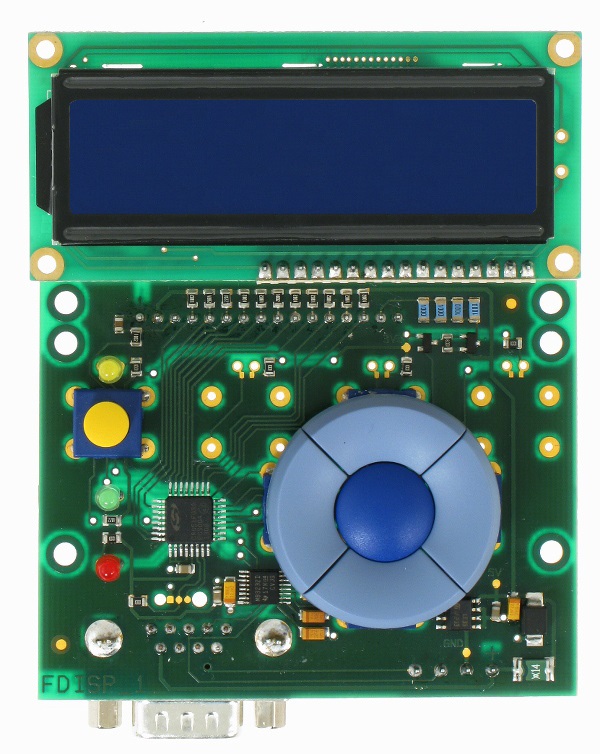

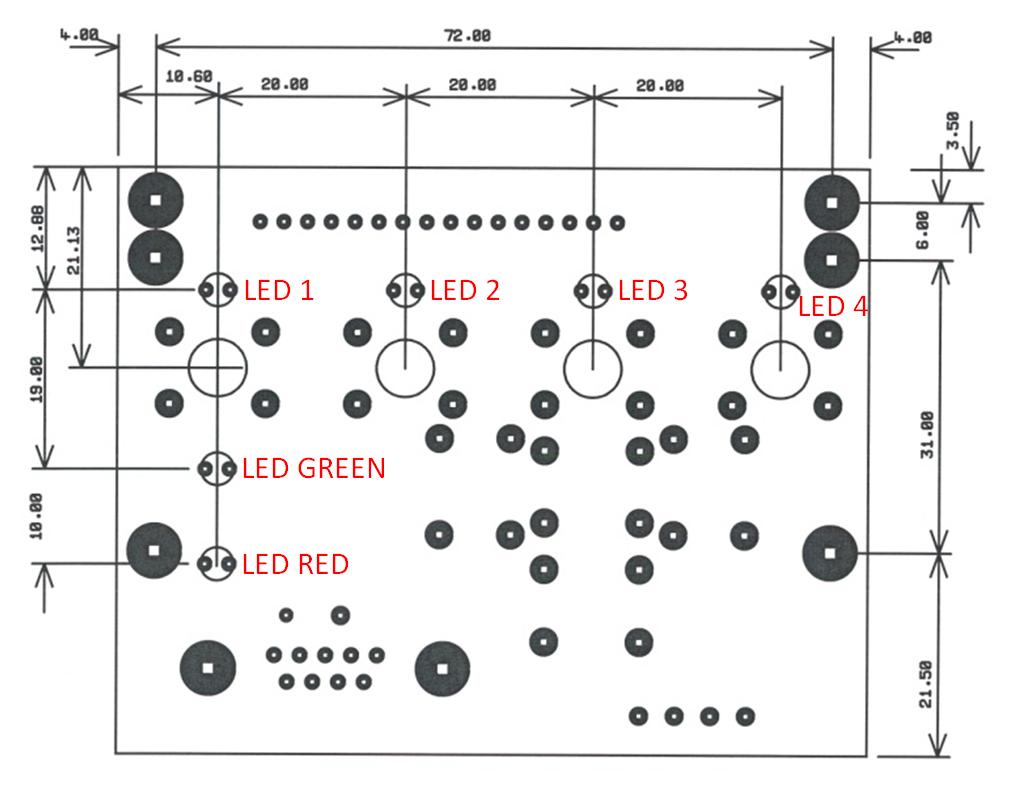

  • tlačítka 0, 4 (v řadě) nebo 6 (1+5 do kříže)
  • 6 LED diod  (4x žlutá, 1x zelená, 1x červená)
  • řízení jasu (podsvícení) a kontrastu
  • napájení: +5 Vss (po kabelu z PLC)
  • určeno pro zabudování do panelu zařízení nebo stroje
  • komunikační protokol FATEK (master). Pro svou činnost používá oblast registrů R2500 až R2599
  • komunikuje s PLC FATEK řady FAC-B1-xxM, FAC-FBs-xxMA, FAC-FBs-xxMC (ale ne s řadou FAC-B1z-xxM!)
  • komunikace RS232 (nastavení 9600, sudá parita, 7bit, 1 stopbit ~ Tovární nastavení PLC FATEK)
  • funkce jednoduchého HMI  (Human Machine Interface)
  • panely jsou vyráběny v různých provedeních (odlišuje je provedení tlačítek, rozměry a barva displeje)
  • připravuje se
    • komunikační protokol MODBUS (master i slave) pro připojení k jiným zařízením
    • servisní režim pro nastavení jiných komunikačních rychlostí
    • 4 řádkový displej

Možnosti použití

  • Zobrazení provozních veličin a stavů
  • Chybová hlášení v textové formě
  • Nastavování parametrů

Obchodní balení

  • FAC-DISP (obj. č. FAC-DISP-xxx dle typu LCD displeje a osazení tlačítek)
  • 1 ks řídící deska displeje
  • 1 ks deska s LCD displejem

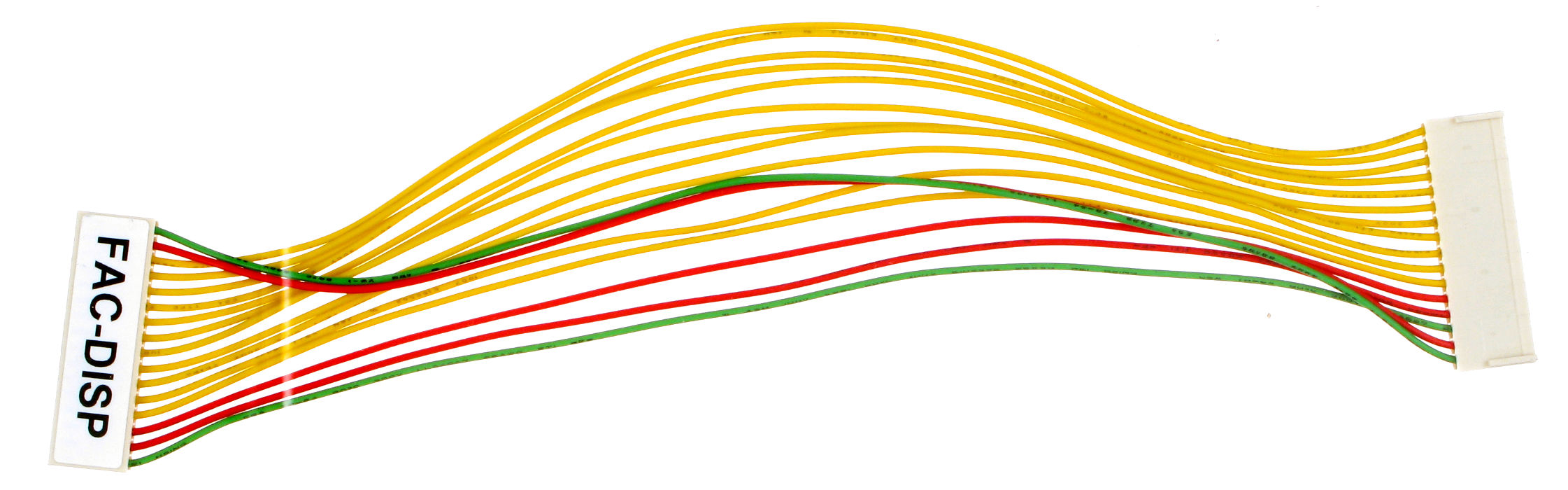

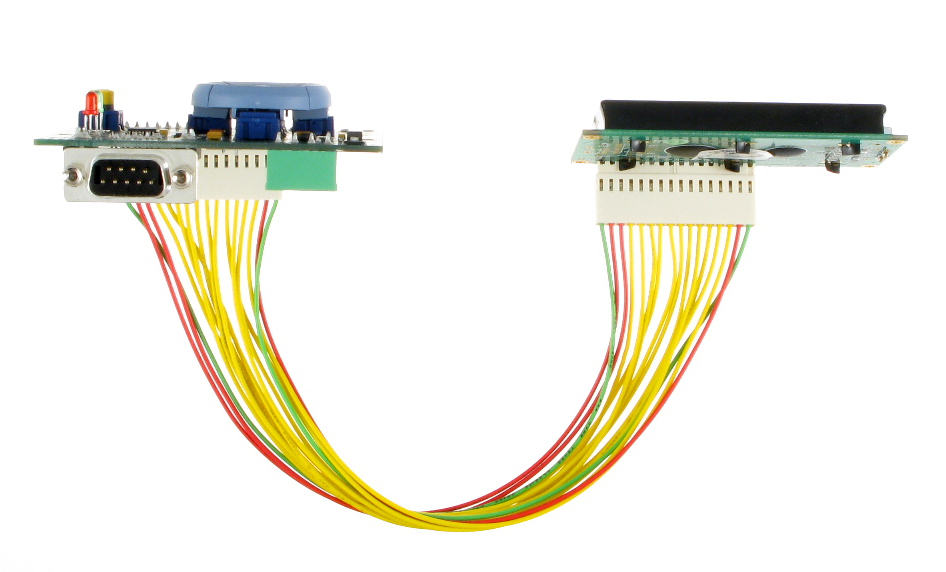

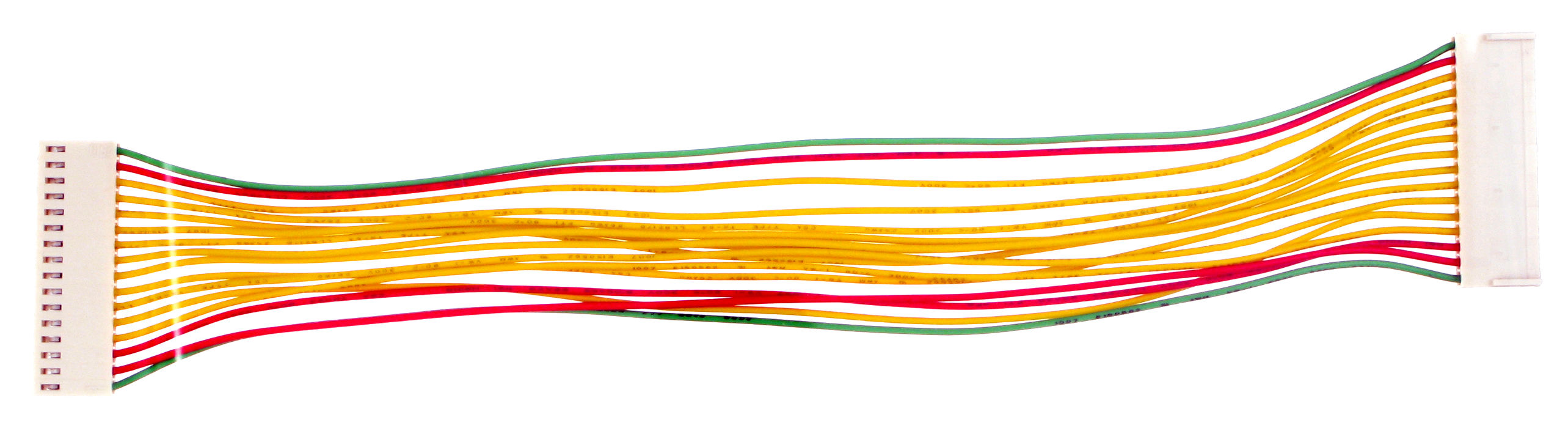

  • 1 ks propojovací kablík mezi deskami 220 mm (zapojení závisí na typu dipleje)
  • 1 ks tištěná dokumentace



DOPORUČENÉ PŘÍSLUŠENSTVÍ

(není součástí obchodního balení)

  • 1 ks připojovací kabel do portu 0 na PLC (obj. č. FAC-FBS-232P0-9F-150) nebo
  • 1 ks připojovací kabel do portu 1,2,3,4 na PLC (obj. č. HW-11.99.6218)  - prodlužovací
  • PLC FATEK řady FAC-B1-xxM, FAC-FBs-xxMA, FAC-FBs-xxMC (ale ne PLC řady FAC-B1z-xxM!)


Panely SEA FAC-DISP používají sériovou komunikaci RS232. Signály jsou vyvedeny na standardní 9 pin konektor (male).


Panel FAC-DISP je určen pro připojení do Portu0 na PLC má pro RS232 osazen 9pin konektor CANON, který umožňuje přivedení napájecího napětí +5V přímo z PLC Portu0. Vhodný kabel pro připojení do sériového Portu0 základní jednotky má objednací číslo FAC-FBS-232P0-9F-150.


Obdobné výrobky

  • FAC-FBS-PEP - samostatný programovatelný ovládací panel s klávesnicí a OLED displejem
  • FAC-FBS-BPEP - programovatelný ovládací panel s klávesnicí a OLED displejem pro zabudování do PLC
  • FAC-FBS-BDAP - jednoduchý panel s klávesnicí a LCD displejem pro zabudování do PLC


Varianty

Objednací
číslo

Tlačítka
(uspořádání)
LCD displej *1)
2x 16 znaků
Pozn. MC cena
bez DPH
VC cena
bez DPH
FAC-DISP-NG1 0 (neosazena) 66 x 16 mm (zelený)
××× ×××
FAC-DISP-NB1 0 (neosazena) 66 x 16 mm (modrý)
××× ×××
FAC-DISP-NG2 0 (neosazena) 99 x 24 mm (zelený)
××× ×××
FAC-DISP-NB2 0 (neosazena) 99 x 24 mm (modrý)
××× ×××
FAC-DISP-RG1 4 (v řadě) 66 x 16 mm (zelený)
××× ×××
FAC-DISP-RB1 4 (v řadě) 66 x 16 mm (modrý)
××× ×××
FAC-DISP-RG2 4 (v řadě) 99 x 24 mm (zelený)
××× ×××
FAC-DISP-RB2 4 (v řadě) 99 x 24 mm (modrý)
××× ×××
FAC-DISP-XG1 1+5 (do kříže) 66 x 16 mm (zelený)
××× ×××
FAC-DISP-XB1 1+5 (do kříže) 66 x 16 mm (modrý)
××× ×××
FAC-DISP-XG2 1+5 (do kříže) 99 x 24 mm (zelený)
××× ×××
FAC-DISP-XB2 1+5 (do kříže) 99 x 24 mm (modrý)
××× ×××

*1)  Rozměry zobrazovací plochy displeje.


Dokumentace



Dokumentaci a příklady naleznete na WEBu podpory věnovanému PLC FATEK.





Podpora
Návod FAC-DISP_User_s_Manual_CZ... .pdf
298 KB
FAC-DISP Prezentace Levn__HMI_pro_FATEK_-_LCD... .pdf
2 MB

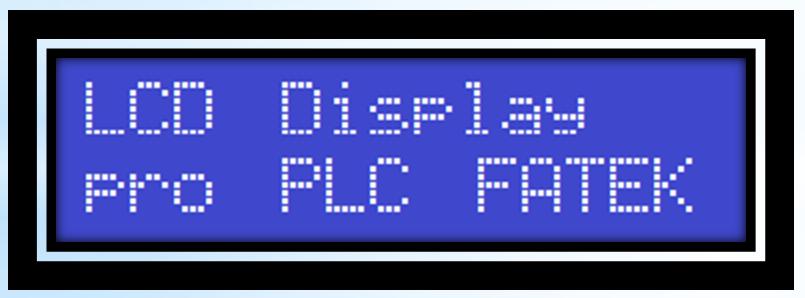

Ukázkový program do PLC: Zobrazení textu na displeji fac-disp-demo-text-v0-00.pdw
99 KB
Ukázkový program do PLC: Statické texty z tabulky FAC-DISP-StatickeTexty-v0-002.pdw
101 KB
Ukázkový program do PLC: Zobrazení obsahu registru fac-disp-demo3-zobrazeni-... .pdw
102 KB
