RL433-paralelní port
Popis:
Modul RL433-P je pár stanic umožňující jednosměrný rádiový přenos až 4 logických signálů. Komunikace mezi stanicemi je s potvrzením a indikací přerušeného spojení. V současné době je zařízení osazováno AM rádiovými moduly RT4 (vysílací modul) a RR3 (přijímací modul) pracujícími v pásmu 433,92 MHz. Rádiový přenos se uskutečňuje pouze při změně vstupu a po cca 60 sekundách, a to do té chvíle, než přijde potvrzení o bezchybném přijetí nového stavu na vstupech.
Deska plošných spojů se montuje do umělohmotné krabice skříně Luca, na jedné boční stěně je TV anténní konektor a dvě průchodky pro napájecí a signálový kabel.
Dosah je s drátovou anténou asi 50 − 100 metrů, s desetiprvkovou anténou YAGI (délka 2,5 m) až 3 kilometry při přímé viditelnosti mezi anténami.
Technické údaje:
Fyzické rozměry | šířka 162 mm, výška 120 mm, hloubka 72 mm |
Rozměry plošného spoje | 115 × 127 mm |
Rádiové moduly | AM moduly 433,92 MHz, RT4 a RR3 |
Napájení | střídavé 12 až 20 VST nebo stejnosměrné 15 až 24 VSS, svorka ETB1102 |
Chybový výstup | opticky oddělený výstup 30 V / 100 mA, konektor PAW-2.54-2, vyvedeny oba póly |
Výstupy (jen přijímač) | 4 opticky oddělené výstupy 30 V / 100 mA, konektor PAW-2.54-8, vyvedeny oba póly |
Vstupy (jen vysílač) | 4 opticky oddělené vstupy 12 až 30 V, konektor PAW-2.54-8, vyvedeny oba póly |
Maximální dosah | s drátovou anténou asi 50-100 m s všesměrovou anténou ENIKA GP433.92 asi 400 m s anténou YAGI až 3 km (při přímé viditelnosti) |

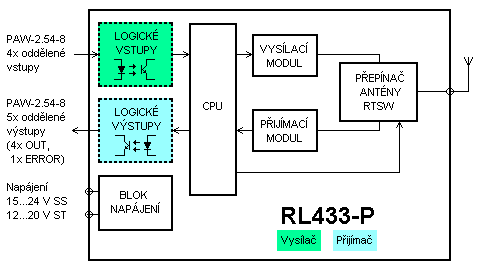

Blokové schéma:
