SRR1 jednokanálový přijímač
Archivní zobrazení, produkt již nelze zakoupit.
Archivní zobrazení, produkt již nelze zakoupit.
Popis:
Modul SRR1 pracuje jako přijímač povelů vysílaných modulem STR1-N. Před prvním použitím je nutné pomocí DIP přepínačů nastavit jednu z 6561 kombinací, a to shodně na přijímači i vysílači. Tím je zajištěno, že cizí vysílače nemohou předávat příkazy vašim přijímačům.
Je-li zapnuté napájení přijímače, pak, při stisku tlačítka na vysílači (klíčence), kontakt relé na přijímači sepne a zůstane sepnutý po dobu držení tlačítka na vysílači. Kontakty na špičkách 1–2 jsou spínány pomocí relé, špička 3 je spínána na zem výstupem komparátoru LM311 a je určena pro připojení elektronických silových relé dodávaných firmou SEA. Tento výstup doporučujeme nezapojovat. Na desce je použit konektor PAW, protikus PXH včetně kontaktů je standardně dodáván společně s přijímačem SRR1.
Je-li zapnuté napájení přijímače, pak, při stisku tlačítka na vysílači (klíčence), kontakt relé na přijímači sepne a zůstane sepnutý po dobu držení tlačítka na vysílači. Kontakty na špičkách 1–2 jsou spínány pomocí relé, špička 3 je spínána na zem výstupem komparátoru LM311 a je určena pro připojení elektronických silových relé dodávaných firmou SEA. Tento výstup doporučujeme nezapojovat. Na desce je použit konektor PAW, protikus PXH včetně kontaktů je standardně dodáván společně s přijímačem SRR1.

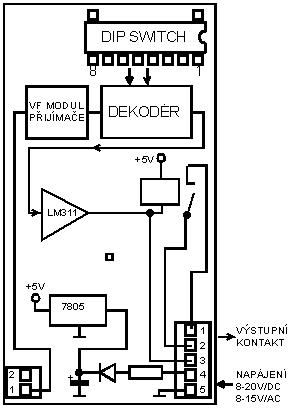

Blokové schéma:
Technické údaje:
Fyzické rozměry | šířka 76 mm, výška 95 mm, hloubka 40 mm |
Pracovní frekvence | 433,92 MHz |
Kódovací obvod | Motorola MC140527 |
DIP switch (nastavení hesla) | 8 × 3 polohy |
Napájení | 12 VSS/ST nebo z jednotek PR1A, PR1B, PR2C, PR2D |
Výstup | Kontakt jazýčkového relé (max 0,5 A / 100 V / 10 W) nebo NPN tranzistor (max 50 mA / 30 V) |
Podpora
Katalogový list SRR1+STR1-N | KAT-str1srr1_N.pdf | 176 KB |
Nastavení kódování | NASTAVENI_KODOVANI_4kanal.pdf | 220 KB |
Příslušenství:
[Rozbalit vše]
[Rozbalit vše]
Dál. ovl. 433MHz | ||
FM s dosahem 200m | ||
VF archiv |
Tento produkt byl přidán do našeho katalogu 16/07/2004.
