SRR4/RRQ5S čtyřkanál. přijímač odolnější proti rušení...výroba ukončena
Archivní zobrazení, produkt již nelze zakoupit.
Archivní zobrazení, produkt již nelze zakoupit.
Popis:
Modul SRR4 pracuje jako přijímač povelů vysílaných moduly STR3-N nebo STR1-N. V přijímači je použit stíněný superhetový VF modul RRQ5S, který zaručuje vyšší odolnost tohoto přijímače proti rušení.
Před prvním použitím je nutné pomocí DIP přepínačů nastavit jednu z 243 kombinací, a to shodně na přijímači i vysílači. Tím je zajištěno, že cizí vysílače nemohou předávat příkazy vašim přijímačům.
Je-li zapnuté napájení přijímače (svítí zelená LED), pak při stisku některého tlačítka na vysílači (klíčence) sepne příslušný kontakt relé přijímače a zůstane sepnutý po dobu držení tlačítka na vysílači. Kontakty na špičkách 1–2 jsou spínány pomocí relé, špička 3 je spínána na zem výstupem komparátoru LM311 a je určena pro připojení elektronických silových relé dodávaných firmou SEA. Tento výstup doporučujeme nezapojovat.
Je-li zapnuté napájení přijímače (svítí zelená LED), pak při stisku některého tlačítka na vysílači (klíčence) sepne příslušný kontakt relé přijímače a zůstane sepnutý po dobu držení tlačítka na vysílači. Kontakty na špičkách 1–2 jsou spínány pomocí relé, špička 3 je spínána na zem výstupem komparátoru LM311 a je určena pro připojení elektronických silových relé dodávaných firmou SEA. Tento výstup doporučujeme nezapojovat.
Technické údaje:
| Fyzické rozměry | šířka 71 mm, výška 90 mm, hloubka 58 mm |
| Pracovní frekvence | 433,92 MHz |
| Kódovací obvod | Motorola MC140527 |
| DIP switch (nastavení hesla) | 5 × 3 polohy |
| Napájení | 12 VSS/ST nebo z jednotek PR1A, PR1B, PR2C, PR2D |
| Výstup | Kontakt jazýčkového relé (max 0,5 A / 100 V / 10 W) nebo NPN tranzistor (max 50 mA / 30 V) |

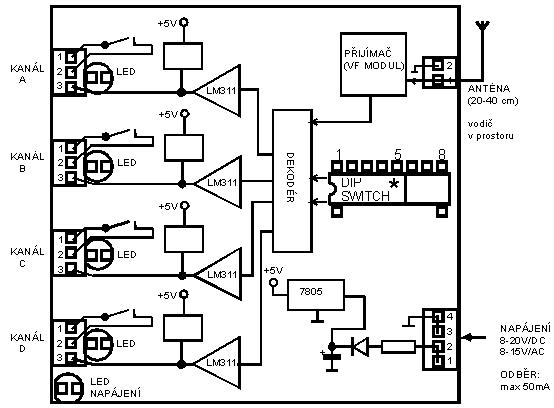

Blokové schéma:
