Specifikace digitálních vstupů pro řadu B1/B1z
|
Položka |
24 Vss jednoduchý vstup |
Pozn. |
||
| Středně rychlý
(X0~X3) |
Pomalý (X4 a vyšší) |
|||
| Max. vstupní frekv.*1) |
10 kHz |
50 Hz | *1) Limitováno hardwarem. Polovina maximální frekvence, pokud jsou výstupy použity v režimu A/B fázového vstupu
|
|
| Napětí vstupního signálu |
24Vss ± 10% | |||
| Rozhodovací
proud |
ON | > 4mA | > 2.3mA | |
| OFF | < 1.5mA | < 0.9mA | ||
| Max. vstupní proud | 7mA | 4.2mA | ||
| Indikace vstupu | Zobrazována svitem LED, když je vstup ON a zhasnutím, když je vstup OFF |
|||
| Způsob izolace | Izolace optočlenem |
|||

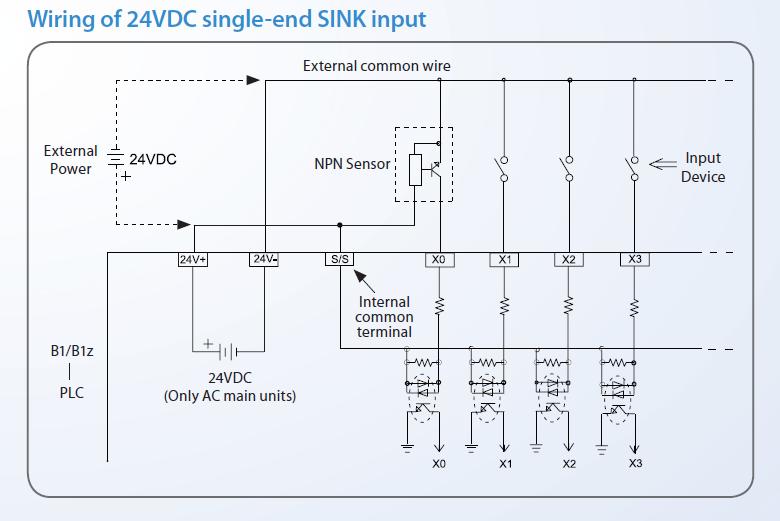

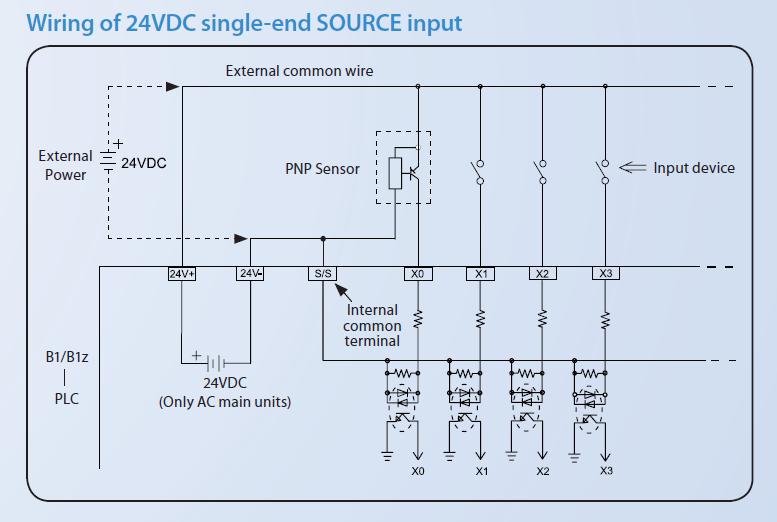

| SINK/SOURCE zapojení |
V závislosti vnitřního koncového stupně S/S a vnějšího společného zapojení | |||
| Způsoby filtrování šumu |
DHF (0~15ms)
+AHF (4.7µs) |
AHF (4.7 ms) | DHF: Digitální hardwarový filtr AHF: Analogový hardwarový filtr |
|
