Specifikace digitálních výstupů pro řadu B1/B1z


Položka

Výstup tranzistorový
High speed *2)
Výstup tranzistorový
Low speed *2)
Výstup tranzistorový
  *2)

Výstup reléový
*2)

Max. výstupní frekvence
50 kHz *1) --- 10 kHz *1)

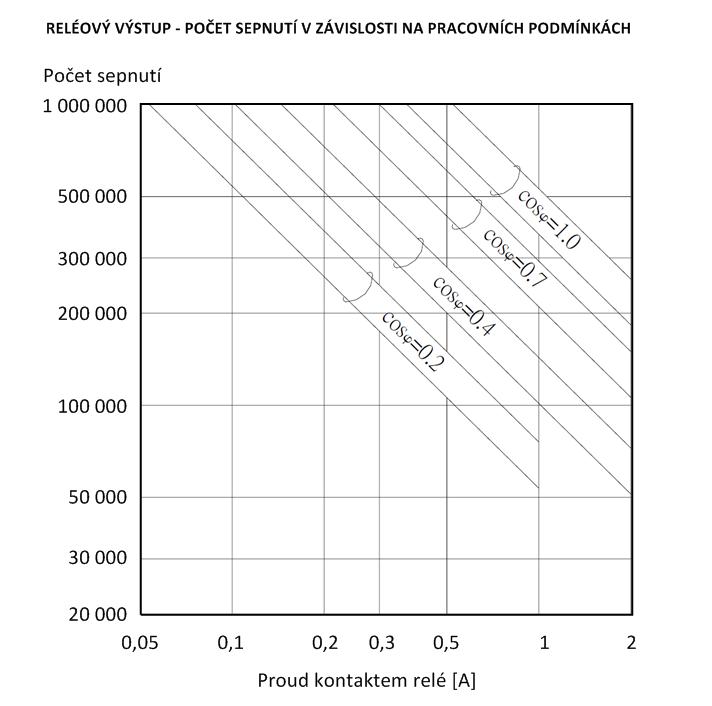

nehodí se pro časté zapínání a vypínání

Pracovní napětí 5 ~ 30Vss 5 ~ 30Vss 5 ~ 30Vss < 250 Vstř, 30 Vss
Max. zatěžovací proud Odporový 0.3A 0.5A 0.5A

2A *3)

Induktivní 80VA
Max. pokles napětí 0.5V 1V 2.2V 0.06V (počáteční)
Min. zátěž - -
- 2mA/ ss napájení
Únikový proud < 0.1mA/30Vss < 0.1mA/30Vss < 0.1mA/30Vss -
Max. časová
odezva výstupu
ON -> OFF 15µs 15µs 15µs 10ms
OFF -> ON 30µs 30µs 30µs
Indikátor stavu výstupu LED LED LED LED
Ochrana překročení proudu NE NE NE NE
Izolace

Optočlen

Optočlen Optočlen

Elektromagnetická

Typ výstupu *4) (SINK/SOURCE)

SINK/SOURCE je dán typem PLC a nelze ho dodatečně změnit *4)

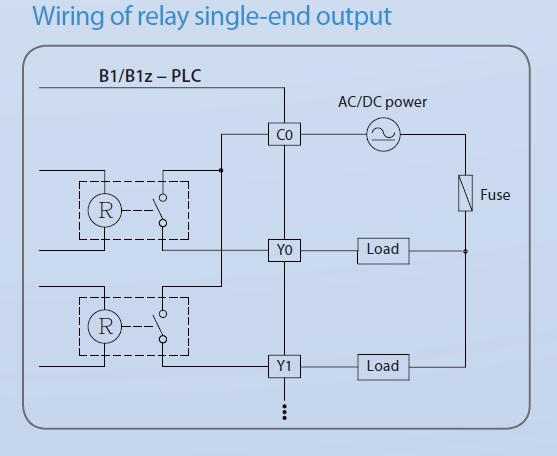

SINK/SOURCE je dán typem PLC a nelze ho dodatečně změnit *4) SINK/SOURCE je dán typem PLC a nelze ho dodatečně změnit *4) Výstupy lze (po skupinách) zapojit jako SINK nebo SOURCE (dle potřeby)

*1) Polovina maximální frekvence, pokud jsou výstupy použity v režimu A/B fázového výstupu.

*2) Výstupy jsou organizovány do skupin, a to po dvou resp. po čtyřech. Výstupy v každé skupině mají vždy jednu svorku společnou.

*3) 4A při paralelním zapojení dvou reléových výstupů se společnou svorkou.

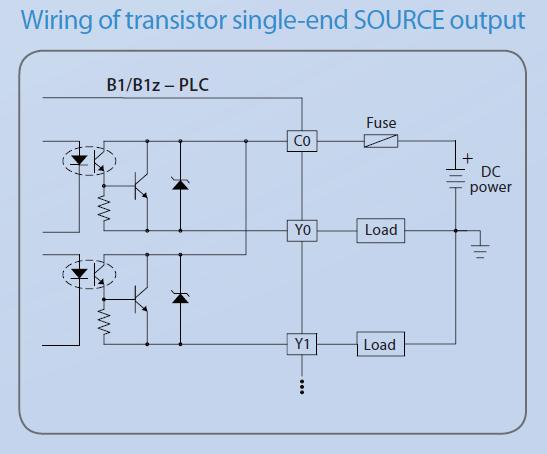

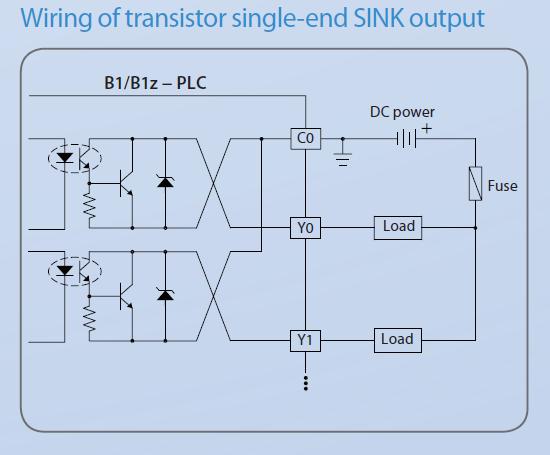

*4) Pokud je u PLC potřeba tranzistorový výstup opačného typu (SOURCE/SINK), lze to zrealizovat tak, že se z dvojice výstupů se společnou svorkou použije pouze jeden a jeho svorky Cn a Yn se zapojí opačně.

LED dioda - svítí když je výstup sepnutý, nesvítí když výstup není sepnutý
