(zapojí se místo kom. desky)
Objednací číslo: FAC-FBS-BPEP
Popis

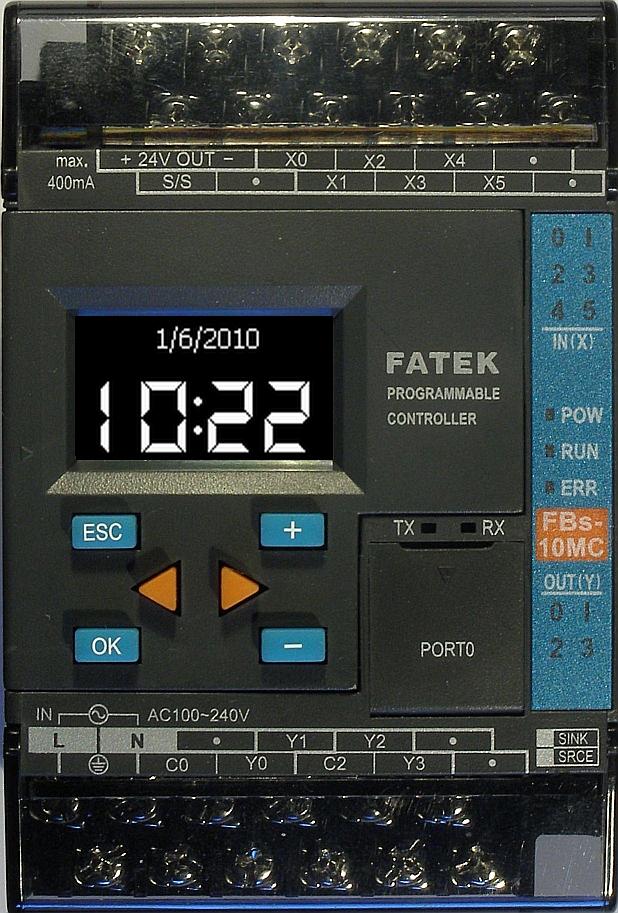

FBs-BPEP je programovatelný grafický OLED displej s 6-ti tlačítky pro komfortní zobrazení a změnu parametrů uvnitř PLC FATEK (například Teplota je 25°C). Displej se umisťuje přímo na základní jednotku (místo komunikačních desek). Je určen pro PLC řady FBs (MA i MC). Pro jiné řady PLC FATEK (B1/B1z) lze použít obdobný panel FAC-FBS-PEP.
Práce s BPEP je založena na systému víceúrovňových menu. Rozložením parametrů do různých úrovní menu usnadníte uživatelům orientaci v těchto parametrech. V každém okamžiku je zobrazen pouze jeden parametr. Velkou výhodou je, že panel dovoluje uživateli změnit pouze povolené (zaprogramované) parametry a navíc lze určit u zadávané hodnoty rozmezí. Pro každý parametr může mít slovní popis - nápovědu, která v případě potřeby postupně roluje na displeji. Vedle číslelných parametrů umožňuje panel měnit i stavy konkrétních bitových proměnných v PLC (například lze změnit stav výstupu). Přístup k parametrům může být chráněn heslem. Panel dále obsahuje funkci pro spuštění i zastavení programu v PLC.

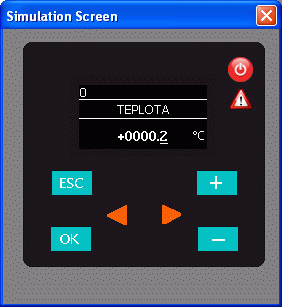

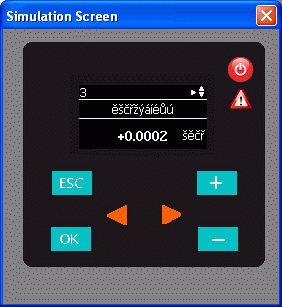

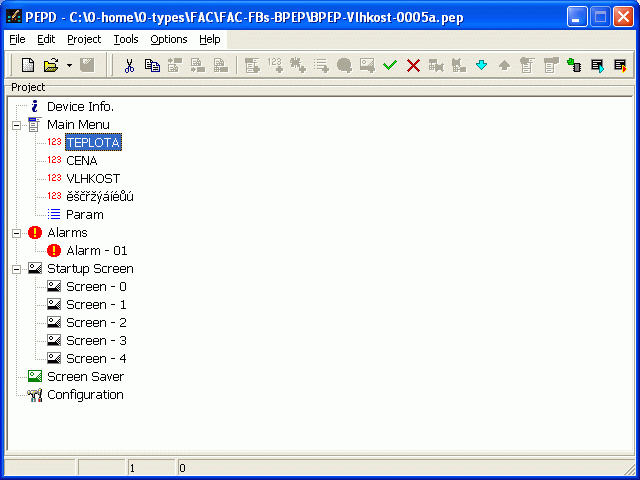

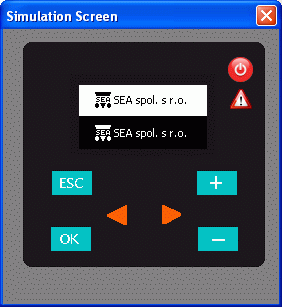

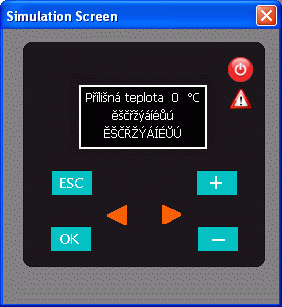

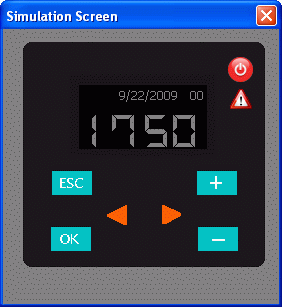

BPEP používá maticový OLED displej 128x64 bodů, čímž dosahuje perfektní viditelnost a možnost zobrazení znaků národních abeced (tedy například češtiny). Programování BPEP se provádí pomocí speciálního nástroje PEP Designer. Tímto nástrojem lze menu nejenom navrhnout, ale také simulovat a odzkoušet ještě před vlastním nahráním do BPEP.
Upozornění
FBs-BPEP je určen výhradně pro servisní nastavení a změnu parametrů v PLC!
V případě jiného použití kontaktujte naši technickou podporu.
Výrobce garantuje životnost vlastního OLED displeje 10 000 hodin (viz technické údaje). Proto doporučujeme displej po 10 minutách zcela zhasínat, a to pomocí screensaveru: nastavení "BLACK OUT" resp. "zhasnout" v programu PEP Designer). Nepříjemnou vlastností tohoto displeje bohužel je také to, že program může zamrznout v rozsvíceném stavu a displej bude svítit až do odpojení napájení.
Provoz
Správná funkce FBs-BPEP je signalizována pomocí blikání tří LED diod: System, Tx a Rx, které jsou snadno viditelné po odklopení krytky s okénkem.
Technické údaje
Rozlišení displeje: | 128 x 64 pixelů (OLED technologie) |
Životnost OLED displeje *1): |
10 000 hodin |
Úhlopříčka displeje: | 1" |
Provozní teplota: | 0°C až 60°C |
Skladovací teplota: | -20°C až 80°C |
Rozměry: |

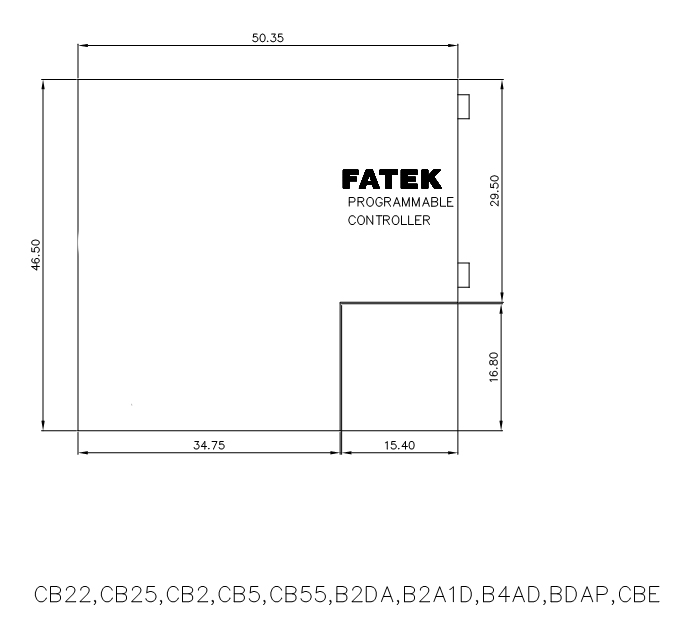

Ve fotogalerii jsou vnější rozměry (obrácené "L"). Okénko pro displej má šířku 25mm a výšku 13,7mm. Okénko je 7mm od levého okraje a 10,5 mm od horního okraje. Tlačítka jsou z měkké silikonové gumy a vystupují 2mm. |
*1) Životností OLED displeje se rozumí doba, po kterou svit nepoklesne pod 50% výchozí svítivosti (životnost OLED displeje se zjišťuje za následujících podmínek: výchozí svítivost 120cd/m2, teplota Ta=25°C, relativní vlhkost 50%, zobrazení "šachovnice", kdy svítí 50% bodů).
Doporučujeme
Podívejte se na článek Jak začít s FBs-BPEP.
Obdobné výrobky
- FAC-FBS-PEP - samostatný programovatelný ovládací panel s klávesnicí a OLED displejem
- FAC-FBS-BDAP - jednoduchý panel s klávesnicí a LCD displejem pro zabudování do PLC
- FAC-FBS-DAP - samostatný ovládací panel s klávesnicí a LCD displejem
Varianty
Objednací |
Rozlišení |
Popis, |
MC cena |
VC cena bez DPH |
FAC-FBS-BPEP | 128 x 64 | stáhnout |
××× | ××× |
