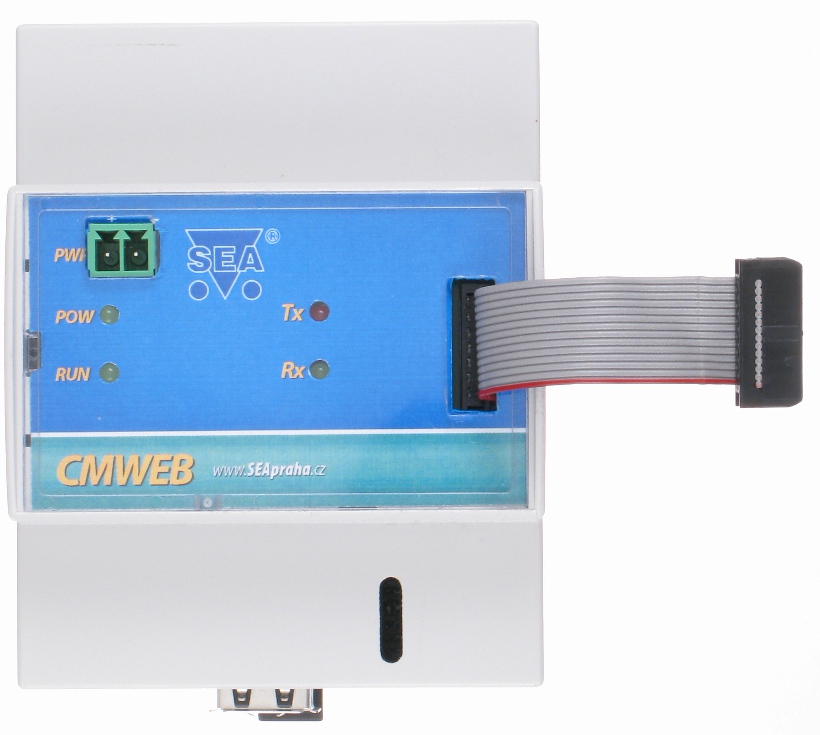

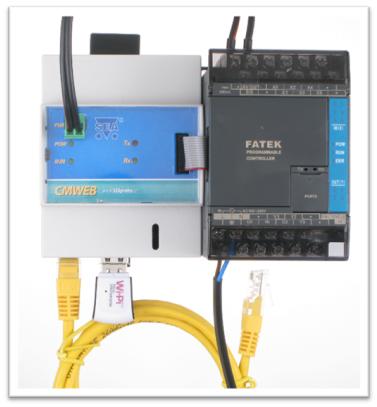

CMWEB je rozšiřující modul pro PLC FATEK FBs, B1/B1z, který obsahuje Web server SEA, umožňující monitorování dat v PLC, a to pomocí tabletu, „chytrého“ telefonu nebo z PC. Jedná se o obdobu stávajícího Ethernetového komunikačního boardu FAC-FBS-CBEH. CMWEB se vyrábí ve třech provedeních, které se liší způsobem připojení k PLC (viz tabulka Varianty).
| FOTOGALERIE |
POPIS | KE STAŽENÍ |
CENA |
- Obsahuje Web server SEA

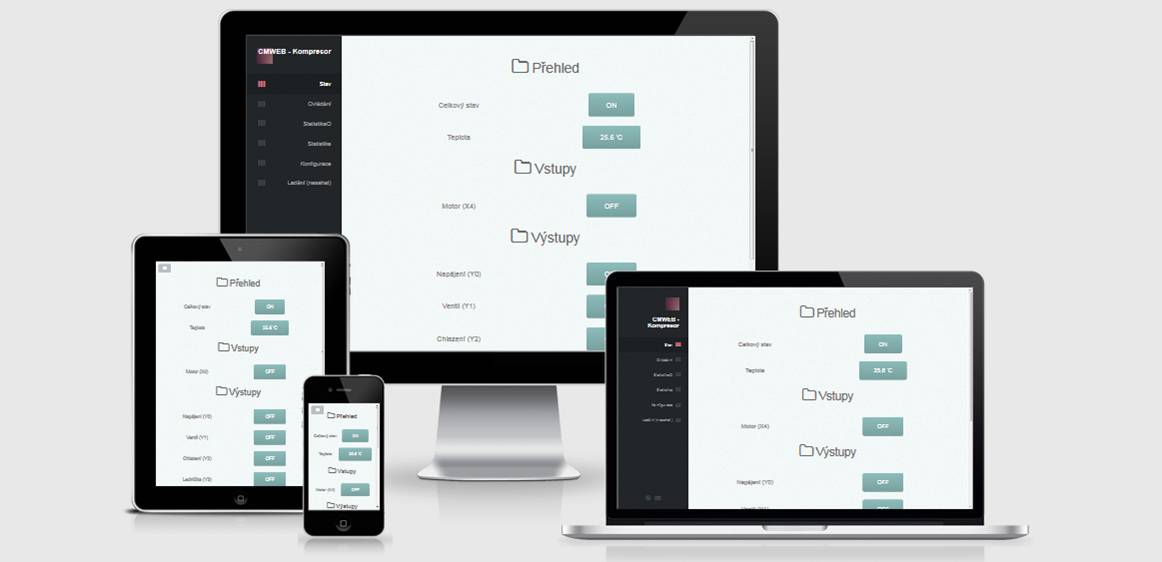

- Zobrazení je optimalizováno pro chytré mobily a tablety (responzivní design)
- Vhodné webové prohlížeče na PC jsou Firefox, Chrome, ...
- Intuitivní programovací prostředí CMWEB Designer pro přípravu web stránek
- Umožňuje až cca 10 současných připojení pomocí webového prohlížeče
- Zprostředkovává připojení programu WinProladder do PLC FATEK
- Zprostředkovává propojení PLC a dotykového panelu FATEK (s Ethernetem)
- Možnost připojení ke všem typům PLC FATEK
- Podpora zabezpečeného protokolu https
Technické parametry
| Rozměry: | 71 x 90 x 63 mm bez konektorů (š x v x h) |
| Napájení: | 9 až 30 Vss / 200mA |
Detailní popis technických parametrů je uveden v návodu (viz sekce Podpora).
Doporučené příslušenství
- Kabel FAC-FBS-232P0-9F-150 pro připojení FAC-RS232-CMWEB do Port0.
- Kabel HW-11.99.6218 pro připojení FAC-RS232-CMWEB do Port1-4.
- Modul D-WIPI do USB portu pro připojení CMWEBu k místní WiFi síti
Varianty
Objednací |
PLC FBs-xxMC |
PLC FBs-xxMA |
PLC B1-xxM |
PLC B1z-xxM |
MC cena bez DPH |
VC cena bez DPH |
FAC-FBS-CMWEB |
ano (Port3,4)*1) |
ne |
ne |
ne |
××× | ××× |
FAC-B1-CMWEB |
ne |
ne |
ano (Port1,2)*1) |
ne |
××× | ××× |

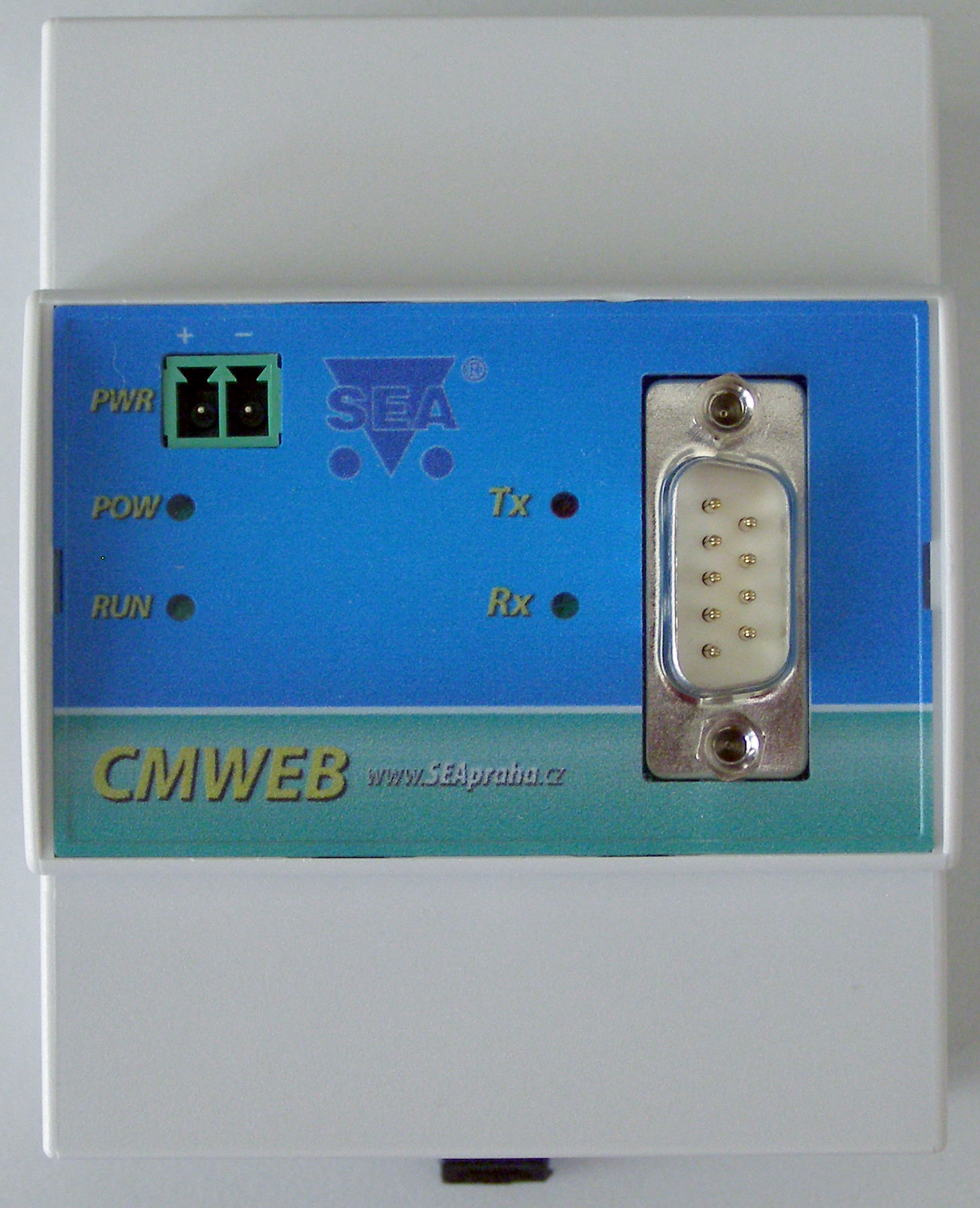

FAC-RS232-CMWEB |
ano (Port0)*2) (Port1-4)*3) |
ano (Port0)*2) (Port1,2)*3) |
ano (Port0)*2) (Port1,2)*3) |
ano (Port0)*2) |
××× | ××× |
*1) Tento typ CMWEBU se připojuje do PLC přímo, bez dalšího komunikačního modulu nebo desky.
*2) Tento typ CMWEBU se připojuje do PLC Port0 pomocí kabelu FAC-FBS-232P0-9F-150
*3) Tento typ CMWEBU se připojuje do PLC Port1-4 (s komunikační deskou nebo modulem) pomocí kabelu HW-11.99.6218.
| Návod k obsluze CZ | FAC-FBS-CMWEB-v1-07.pdf | 474 KB |
| Prezentace | FAC-FBS-CMWEB-v1-04-preli... .pdf | 2 MB |
| CMWEB Designer - Instalátor (.exe) | CMWeb_V1.0.1.6.exe | 719 KB |
| CMWEB Designer - Instalátor (.zip) | CMWeb_V1.0.1.6.zip | 702 KB |
| Sea IPConfigurator (WINDOWS program pro zjištění IP adresy zařízení SEA s.r.o.), S-IPCONFIGURATOR | ||
