Specifikace digitálních vstupů pro řadu FBs
Položka |

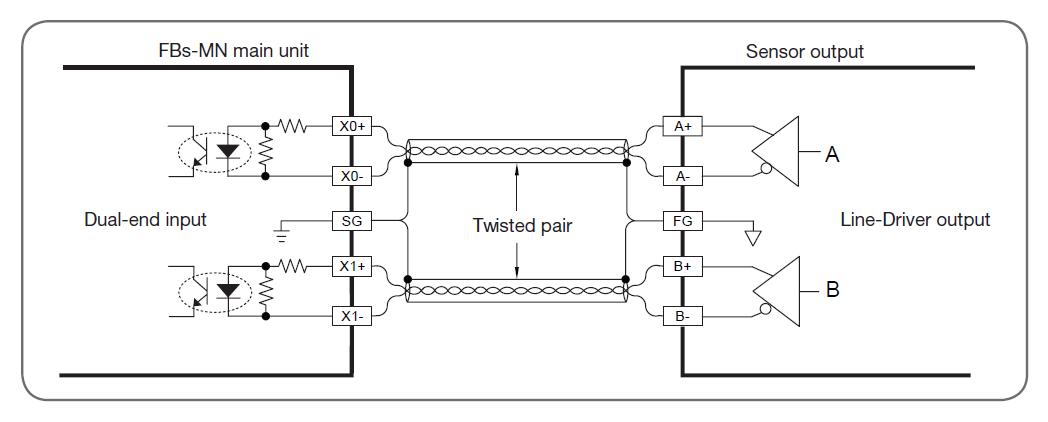

5 Vss rozdílový vstup | 24 Vss jednoduchý vstup |
Pozn. |
||||
Velmi rychlý |
Rychlý | Středně rychlý
(HSC) |
Méně rychlé -
zachytávané |
Pomalé | |||
Max. vstupní frekv.*1) / doba trvání |
920 kHz |
200 kHz |
20 kHz (HHSS) celkem 5 kHz (SHSC) |
0.47 ms | 4.7 ms |
|
|
Napětí vstupního signálu |
5Vss ±10% | 24Vss ± 10% | |||||
Rozhodovací
proud |
ON | > 11mA | > 8mA | > 4mA | > 2.3mA | ||
OFF | < 2mA | < 1.5mA | < 0.9mA | ||||
Max. vstupní proud | 20mA | 10.5mA | 7.6mA | 4.5mA | |||
Indikace vstupu | Zobrazována svitem LED, když je vstup ON a zhasnutím, když je vstup OFF |
||||||
Způsob izolace | Izolace optočlenem, 500Vstř, 1 min |
||||||

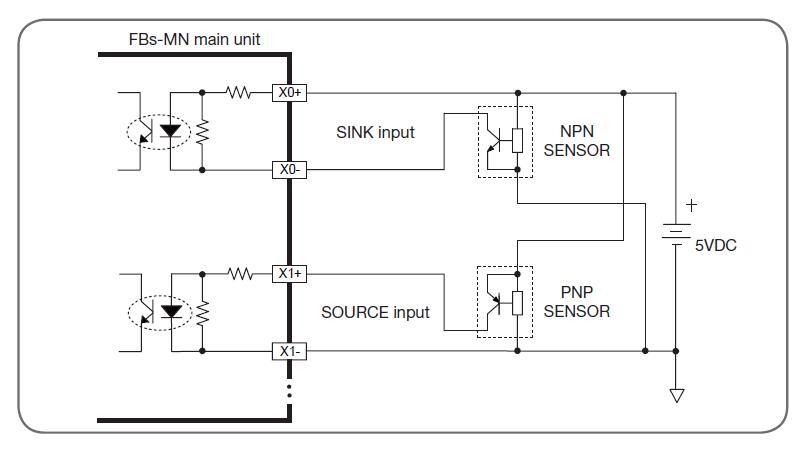

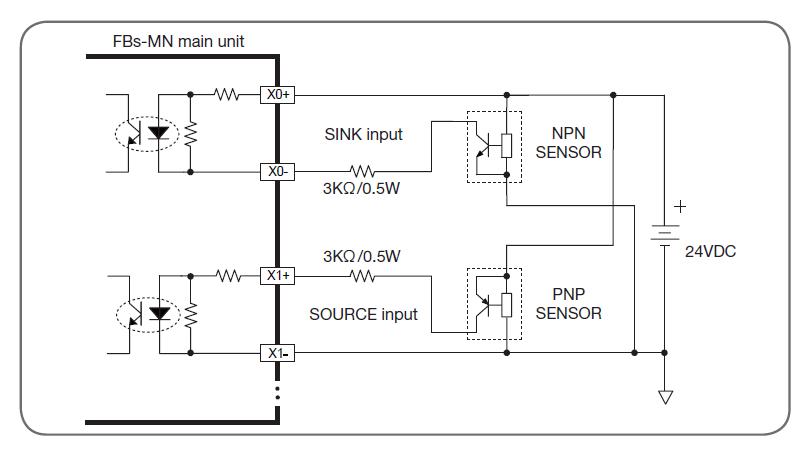

SINK/SOURCE zapojení |

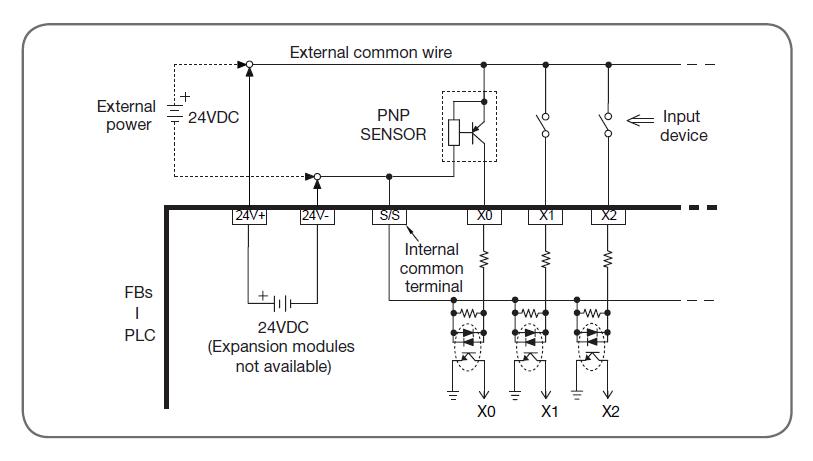

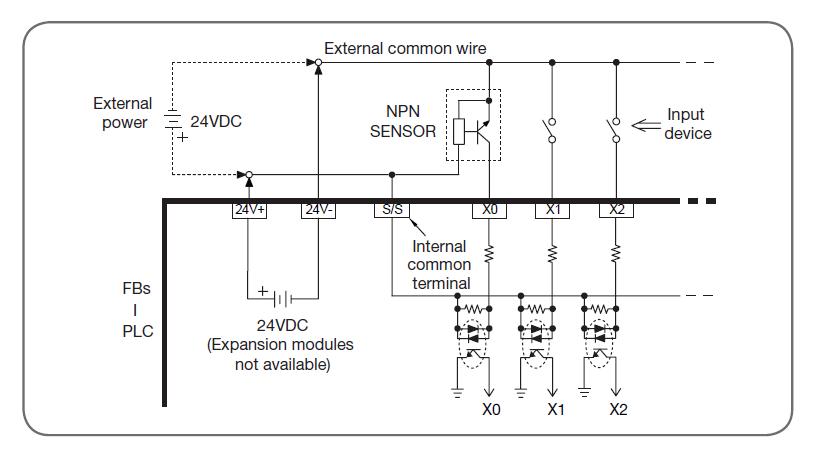

Nezávislé zapojení | V závislosti vnitřního koncového stupně S/S a vnějšího společného zapojení | |||||
Způsoby filtrování šumu |
DHF (0~15ms)
+AHF (0.47µs) |
DHF (0~15ms)
+AHF (4.7µs) |
DHF (0~15ms)
+AHF (0.47ms) |
AHF (4.7 ms) |
*1) Polovina maximální. frekvence pro fázový vstup A/B
DHF: Digitální hardwarový filtr
AHF: Analogový hardwarový filtr
Další podrobnosti naleznete zde:“6. Digital Input (DI) Circuits.
