• Alarmy, Recepty, Makra (možnost doprogramování nestandardních funkcí)
• Přepínatelné jazykové verze + diakritika v textech
• Přepínání obrazovek z PLC
• Logování (vyžaduje zálohovanou paměť) dat  (časované i od události) a uživatelských operací
• Otočení panelu o 90° (varianta otočení o 270° není implemenotována)
• Otočení panelu o 180° (lze jen u některých typů panelu, v tom případě ale nelze použít VNC)

• Víceúrovňový systém hesel - zamezení přístupu k určeným prvkům na obrazovce bez hesla
• Zaheslování programu - ochrana "duševního vlastnictví" k programu
• "Průchozí" komunikační režim umožňuje komunikovat s PLC "skrze" sériové porty panelu

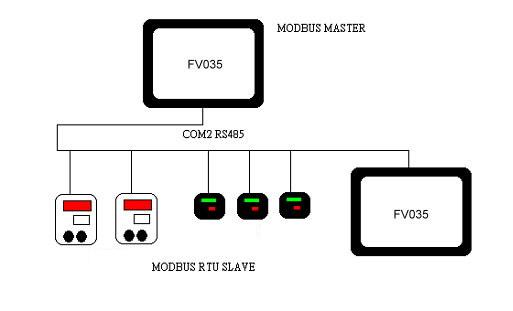

• FATEK a MODBUS - komunikační protokoly
• On-line simulace programu na PC s PLC připojeným přes sériový port
• PM Designer - intuitivní programovací prostředí zdarma ke stažení zde

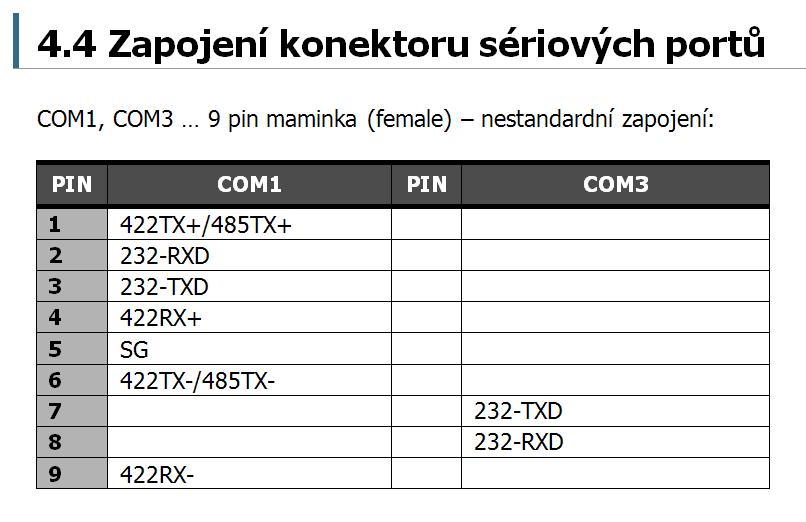

• RS232 / RS485 sériové komunikační porty (dva i více dle typu panelu)
• Ethernet (volitelný - viz vysvětlivky)
• RTC - obvod reálného času (kromě panelu FV-035ST-C10)

• Krytí zepředu: IP65
• Napájení: 24 Vss, ±10%;

• Odolnost proti poškrábání: 3H
• Provozní teplota: 0°C až +50°C

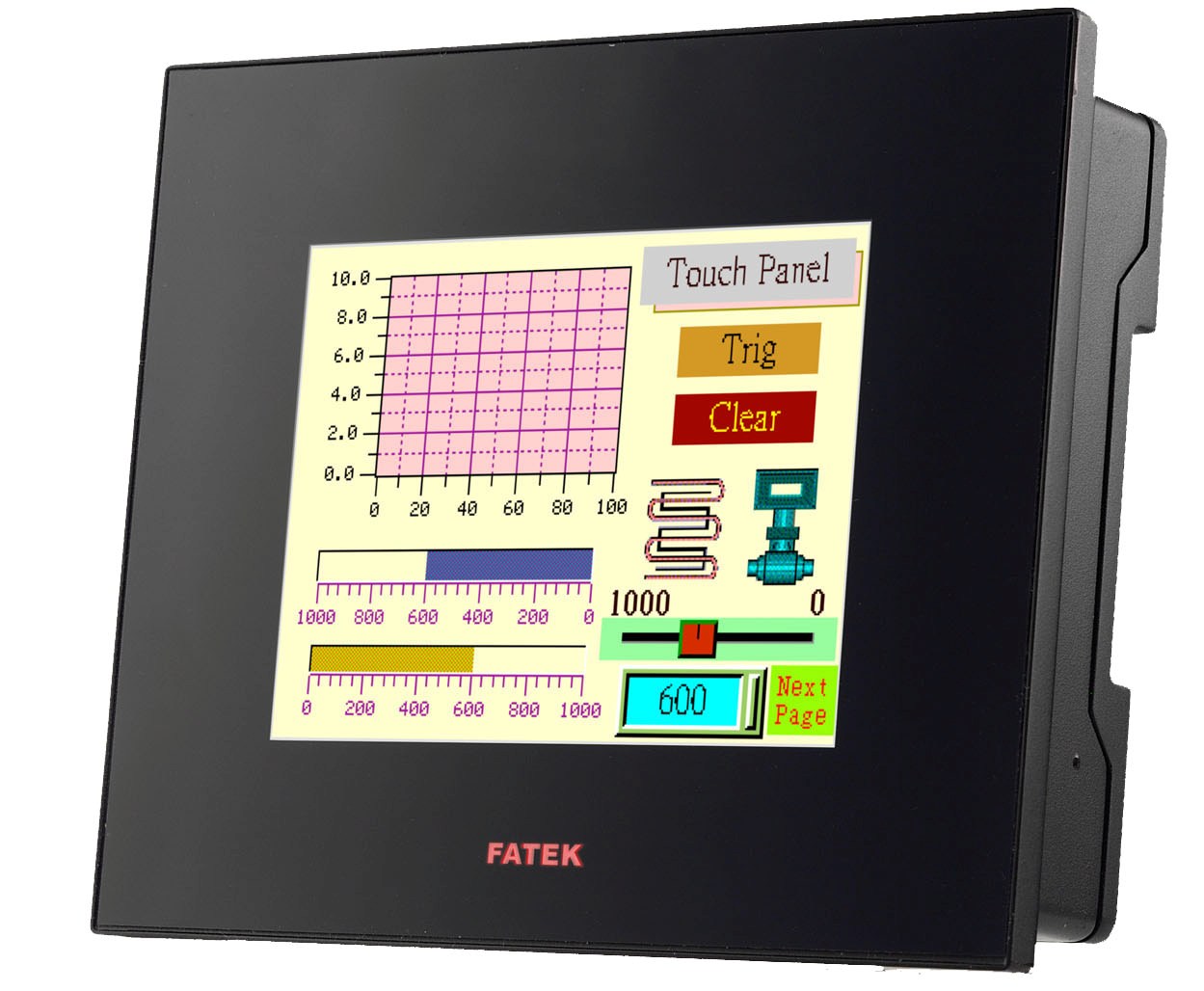

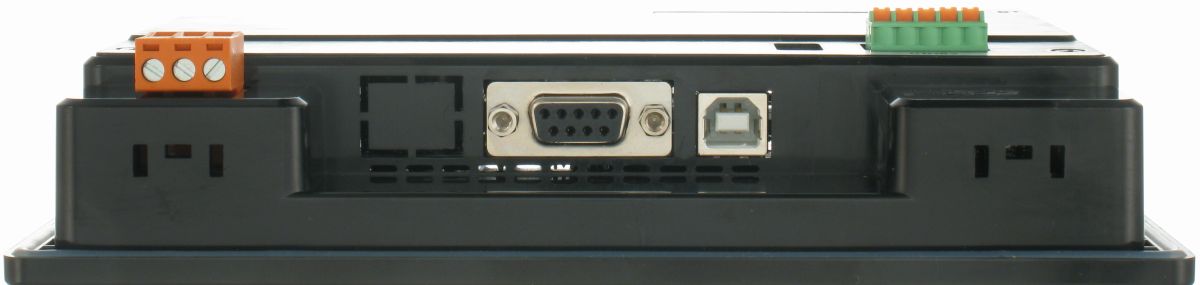

Typ (Obj. č. FAC-)	FV-035ST-C10   *1,2)	FT-043ST-T21  *1)  FT-043NT-T21	FT-056ST-T11  FT-056MT-T11	FT-070ST-T41 FT-070NT-T41  *1)
Velikost displeje	3.5" STN	4.3" TFT	5.6" TFT	7.0" TFT
Rozlišení (pixels)	320 x 240	480 x 272	320 x 234	800 x 480
VC cena "od" bez DPH	×××	×××	×××	×××
*1) K dispozici je panel HMI-SEA s obdobnými vlastnostmi. *2) Výroba toho typu panelu byla ukončena. Poznámka: Displej FT-043ST-T21 není běžně skladem, je pouze na objednávku a dodací termín je 4-6 týdnů.

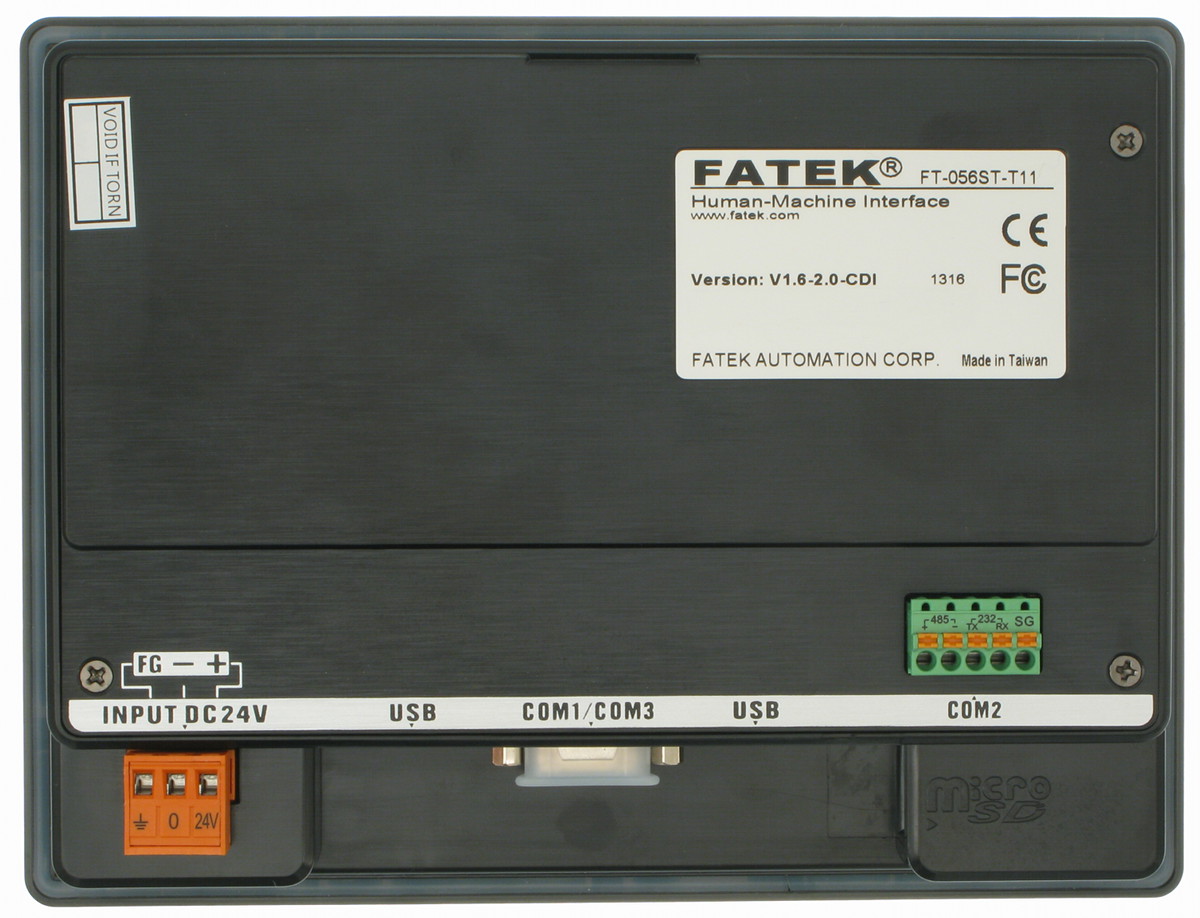

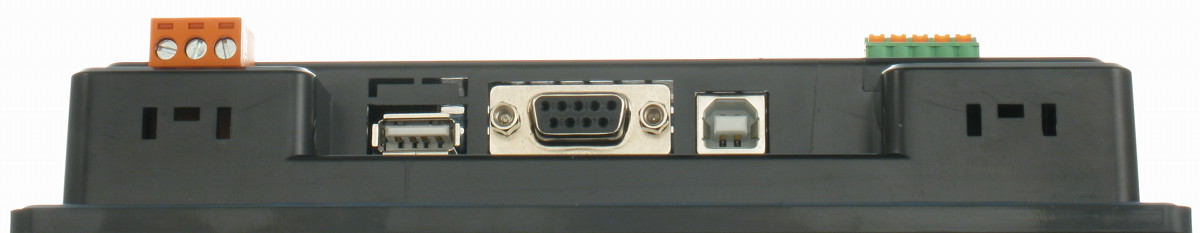

Typ (Obj. č. FAC-)	FT-080ST-T51 FT-080NT-T51	FT-100ST-T61 FT-100NT-T61	FT-104ST-T51 FT-104NT-T51	FT-150NT-T71
Velikost displeje	8.0" TFT	10.1" TFT	10.4" TFT	15.0" TFT
Rozlišení (pixels)	800 x 600	1024 x 600	800 x 600	1024 x 768
VC cena "od" bez DPH	×××	×××	×××	×××

Poznámka: Displeje o velikosti 10" a větší nejsou běžně skladem, jsou pouze na objednávku a dodací termín je 4-6 týdnů.

Podrobná technická specifikace ke stažení ZDE.

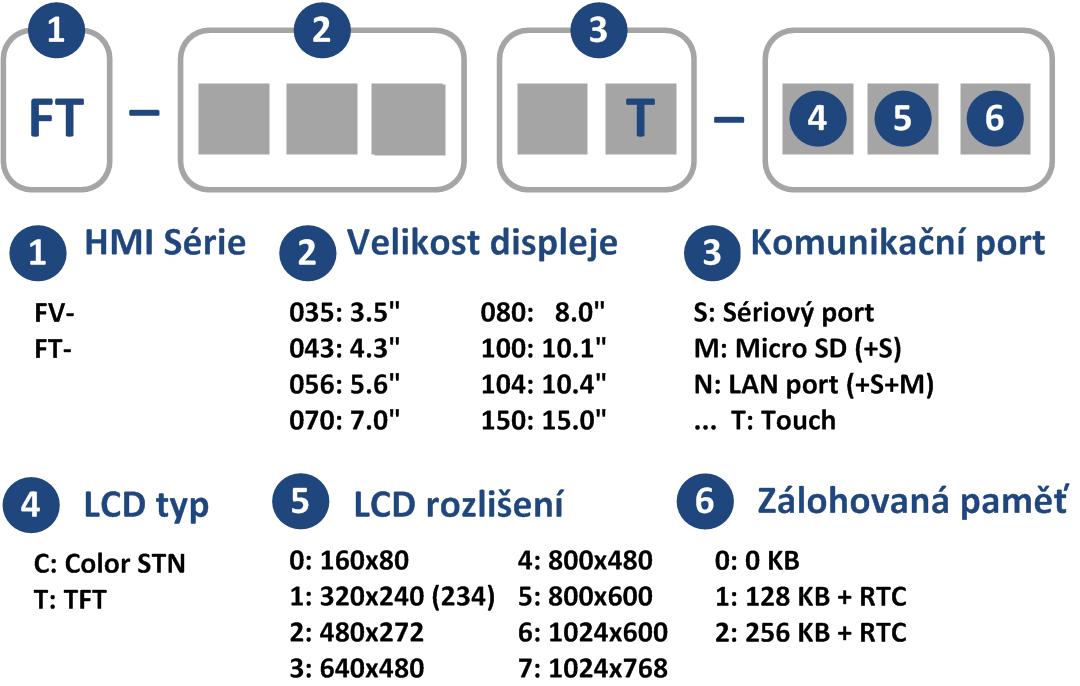

Vysvětlivky

Ceník

^*1) K dispozici je panel HMI-SEA s obdobnými vlastnostmi.

^*2) Výroba tohoto typu panelu byla ukončena.

Poznámka: Displej FT-043ST-T21 není běžně skladem, je pouze na objednávku a dodací termín je 4-6 týdnů.

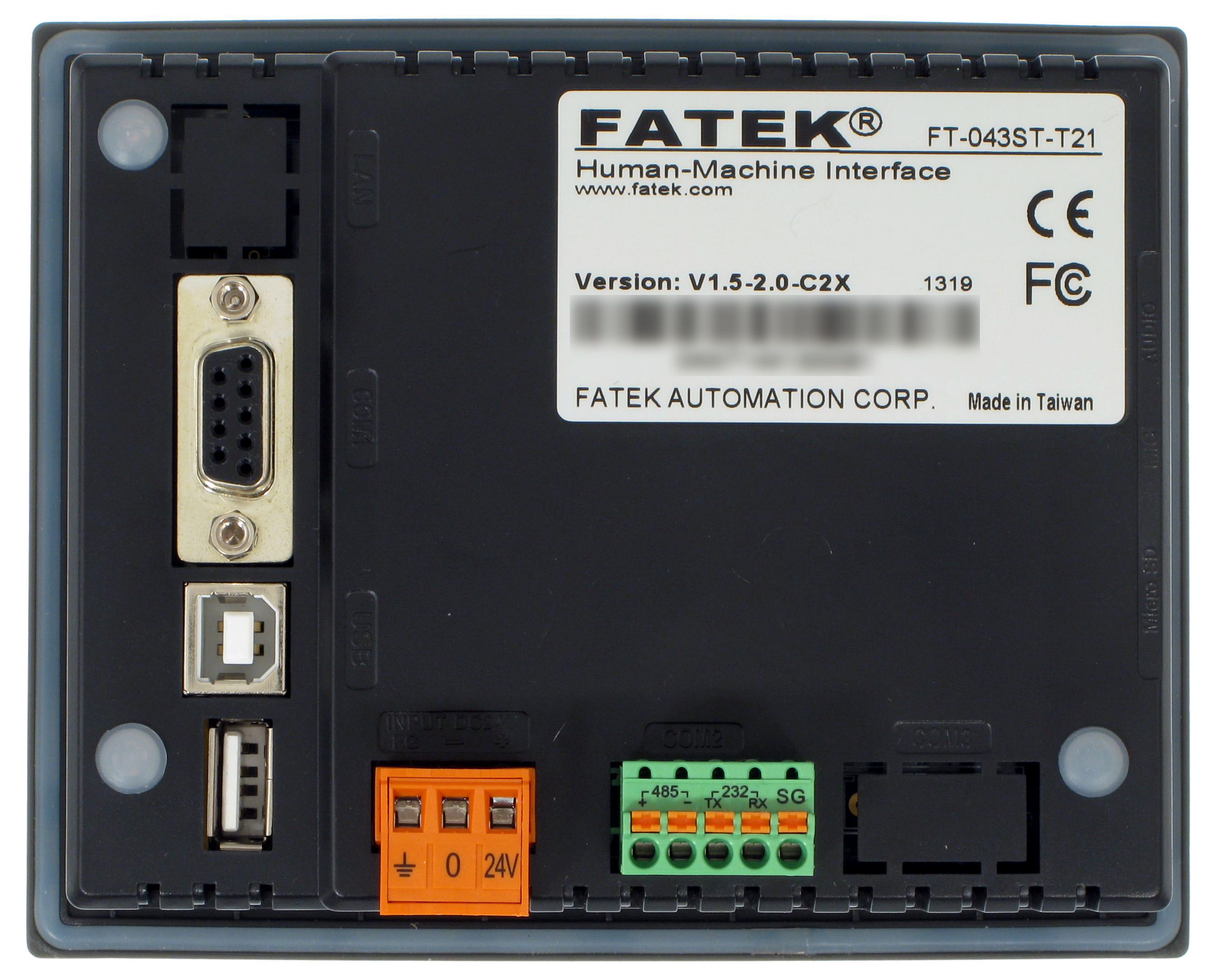

Připojení panelu k základní PLC jednotce

• Tyto panely je možné připojit k Port0 PLC FATEK pomocí kabelu FAC-FBS-FV232-01.
• Panely je možné připojit také k ostatním portům (Port1 až Port4), a to pomocí RS232 kabelem FAC-FBS-FV232-02 nebo pomocí RS485/RS422
• Napájení (24 Vss) panelu FAC-FV-035ST-C10 je možné připojit ke zdroji 24 Vss na základní PLC jednotce. Ostatní panely potřebují samostatný zdroj.

Připojení panelu k PC

• Tyto panely (kromě FAC-FV-035ST-C10) lze připojit k USB portu Vašeho PC pomocí kabelu HW-11.02.8818.

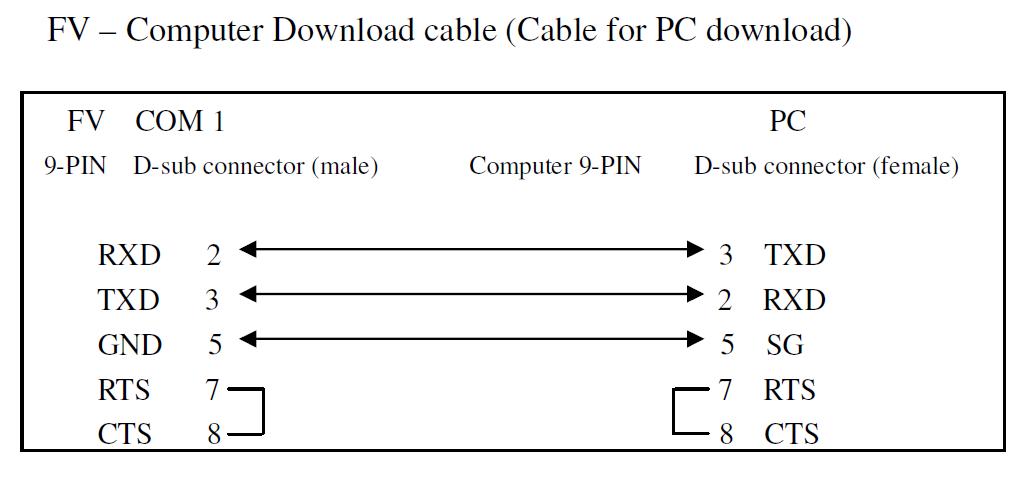

• Tyto panely (včetně FAC-FV-035ST-C10) lze připojit k RS232 portu Vašeho PC pomocí kabelu FAC-FBS-FCB-FE0-009.

Programování panelu

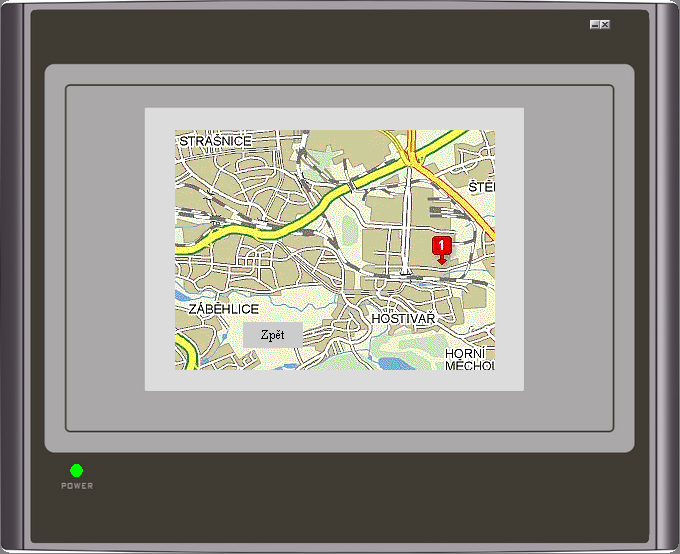

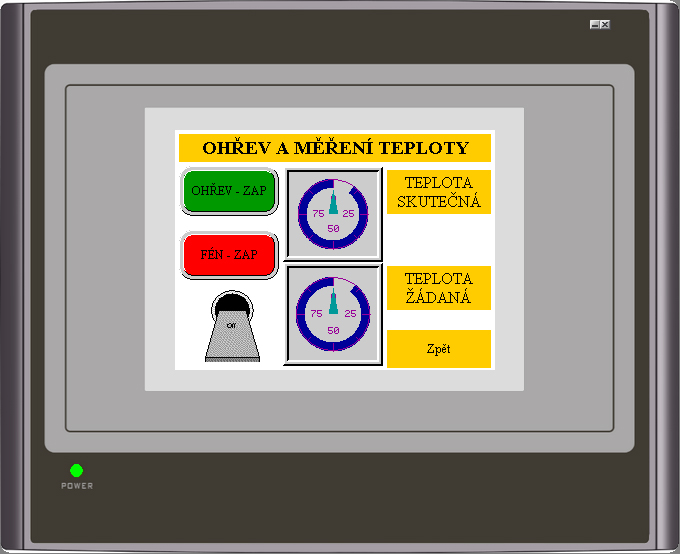

Intuitivní programovací prostředí PM Designer je zdarma ke stažení zde. Ve fotogalerii naleznete ukázky aplikací.

Další příklady naleznete na WEBu podpory věnovaném PLC FATEK, v menu Příklady - Dotykové panely (HMI)

Doporučené příslušenství

• komunikační kabel do RS232 Portu 0 na PLC
• komunikační kabel do RS232 Portu 1,2,3,4 na PLC
• programovací kabel pro spojení s PC:USB / kromě panelu FV-035ST-C10 /
• Programovací prostředí s názvem PM Designer (zdarma)
• Krycí ochranná fólie 4.3" obj. č. HMI-FOIL-43
• Krycí ochranná fólie 7.0" obj. č. HMI-FOIL-70

Řada FAC-FV - archiv
