; "Modem BGS5 (RS232, microUSB, miniSIM, Watchdog, JAVA)")
(RS232, microUSB, miniSIM, Watchdog, JAVA)
Objednací číslo: GSM-BGS5-T2M
Popis

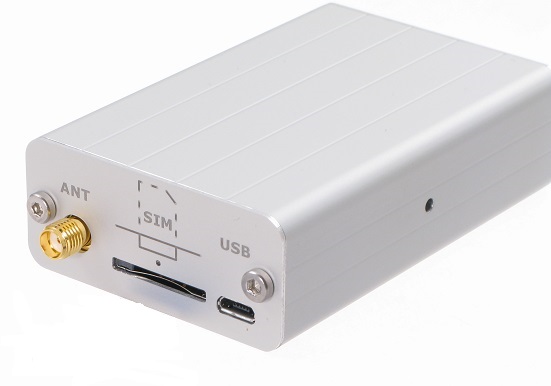

Modem v průmyslovém provedení v celokovové hliníkové krabičce je vhodný i k zabudování do rozvaděče. Je vybaven dvěma sériovými porty (RS232 a USB) s nastavitelným watchdogem. Modem je osazen GSM modulem BGS5 Cinterion (Gemalto, dříve Siemens).
Modem je možné napájet i po USB.
Díky standardním rozhraním RS232 a USB je vhodný pro rychlou implementaci do nejrůznějších zařízení, která vyžadují vzdálenou komunikaci. Navíc obsahuje funkci hlídání komunikace s nadřazeným zařízením (watchdog), a to jak po sériové lince RS232, tak i po USB.
Součástí modemu není žádné příslušenství, je třeba ho objednat zvlášť (viz Doporučené příslušenství).
Zejména je třeba modem vybavit anténou, napájecím zdrojem (pokud nevyužijete napájení po USB) a kabelem pro RS232 či micro USB.
Technické parametry
| GSM, GPRS 10 | 850/900/1800/1900 MHz (GPRS 43 kbps UL, 86 kbps DL) |
| Internetové služby | TCP/IP přes AT (UDP, HTTP, FTP, SMTP, POP3) |
| Napájení | 8 až 30 Vss nebo 12 až 30 Vstř nebo po USB kabelu |
| Typ napájecího konektoru | 2 pólová odnímatelná šroubovací svorkovnice, rozteč 3,5mm |
| Napájení / max příkon | 8 až 30 Vss / max 1,2 W |
| Standby proud | 20 mA při 12 Vss |
| Anténní konektor na zařízení | SMA (F), 50 Ohm |
|
USB 2.0 |
micro USB; USB2.0, rychlost není třeba nastavovat. Modem je možné napájet i z USB |
|
RS232 |

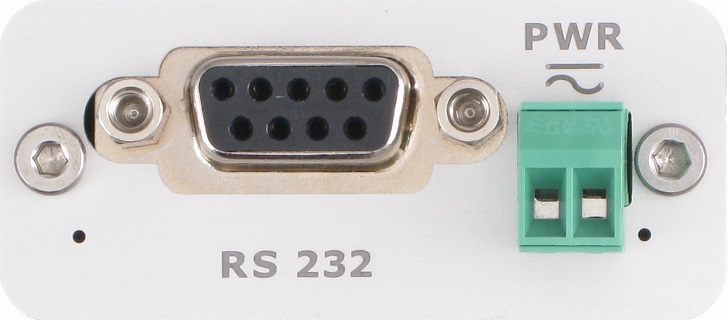

CANON 9F; 300 to 921600 bps s fixním bit rate; autobauding lze nastavit tovární nastavení je 115200 baud, 8 data bits, no parity, 1 stop bit |
| HW watchdog | RS232, USB (nastavuje se pomocí příkazu po RS232) |
| Provozní teplota | - 30°C až + 65°C |
| Skladovací teplota | - 40°C až + 85°C |
| Vlhkost | max 95 % r.v. |
| Krytí | IP40 |
| Provedení | Hliníková krabička pro průmyslové použití |
| Rozměry | 82 x 54 x 24 mm bez konektorů |
| Váha | 103 g |
Doporučené příslušenství
- Spínaný napáj. zdroj 230V/12Vss; 12W (adapter do zásuvky; volné konce)
- nebo
- Spínaný napáj. zdroj 230V/12Vss; 15W (na DIN lištu)
Pokud k napájení modemu použijete USB kabel, výše uvedené zdroje samozřejmě nepotřebujete.
- Kabel USB - na straně modemu je USB micro
- Kabel RS232 do PC
- GSM anténní prodlužovací kabel - délka 5m; koncovky SMA (M) a SMA (F)
Náhrada za starší typy modemů
Modem GSM-BGS5-T2M lze použít jako náhradu za námi dříve prodávané modemy:
- GSM-BGS3-T, GSM-BGS3-TU, GSM-BGS3-TUB
- GSM-52-MCIT, GSM-55-MCIT *)
- GSM-65-ESTI, GSM-65-ESTIB, GSM-65-ESTIW
- GSM-75-ESTIB, GSM-75-ESTIW, GSM-75-ESTB
- GSM-39-MCIT
- GSM-35-TCIT, GSM-35-MCIT *) **)
*) Tyto modemy měly z výroby nastaven AUTOBAUDING. Jeho trvalé nastavení na RS232 provedete tak, že pošlete AT příkaz: AT+IPR=0. (Na USB není třeba rychlost portu nastavovat)
**) Tyto modemy mají starší typ anténního konektoru. Pokud GSM-BGS5-T2M potřebujete připojit k původní anténě, použijte redukci GSM-ANT17
Poznámka při nahrazování starších modemů - sw kompatibilita
Tento modem podporuje AT příkazy podle Hayes, TS 27.007 a 27.005. Pokud tedy ten, kdo psal obslužný program tento standard dodržel, neměl by být s přechodem na tento modem problém. Obvykle stačí nastavit rychlost a ostatní parametry COM portu a zapsat do modemu požadované inicializační příkazy (pozor, některá nastavení je třeba zapamatovat příkazem AT+CFUN=1,1).
Také je třeba vypořádat se s tím, že tento modem vytvoří pro USB dva COM porty - pro komunikaci po USB je třeba vybrat ten COM port, který se ve Správci zařízení ve WIN nainstaluje mezi Modemy (Vlastnosti/Modem).
Pokud přesto budete mít s náhradou problém, odposlechněte prosím komunikaci a pošlete nám ji. Poradíme Vám, kde je problém. V případě, že problém nelze odstranit úpravou sw na straně Vašeho zařízení, které komunikuje s modemem, je možné pomocí JAVA programu uvnitř našeho modemu vytvořit překladač.
| Návod k obsluze CZ | GSM-BGS5-T2M_User_Manual_... .pdf | 430 KB |
| Návod k obsluze - běžné AT příkazy | GSM-BGS5-T2M_User_Manual_... .pdf | 453 KB |
| Připojení k Linuxu přes USB | GSM-BGS5-T2M_Pozn_mky-Lin... .pdf | 52 KB |
| Jak odposlechnout COM port RS232? | odposlech_COM_portu_RS232.pdf | 77 KB |
| BGS5 AT Command Set V01.100a (24.01.2015).pdf | BGS5_AT_Command_Set_V0110... .pdf | 2 MB |
| BGS5 Hardware Interface Description V01.100c (28.01.2015).pdf | BGS5_Hardware_Interface_D... .pdf | 2 MB |
| BGS5 Release Notes V01.100b (28.01.2015).pdf | BGS5_Release_Notes_V01100... .pdf | 155 KB |
| BGS5 Java User Guide V01 (19.11.2013).pdf | BGS5_Java_User_Guide_V01_... .pdf | 3 MB |
| BGS5 Startup Guide V01 (09.12.2013).pdf | BGS5_Startup_Guide_V01__0... .pdf | 422 KB |
| USB drivery pro Windows (Ve Windows 10 se potřebný driver doinstaluje automaticky) | bgs5_drivers_1110.zip | 21 KB |
