; "S-ADDA")

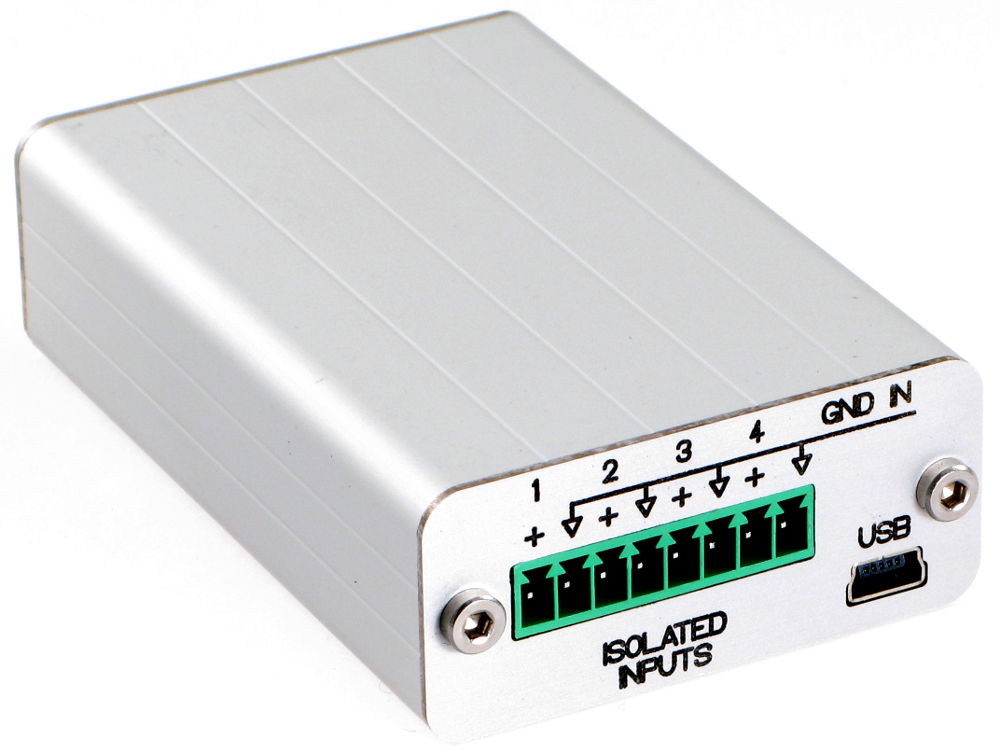

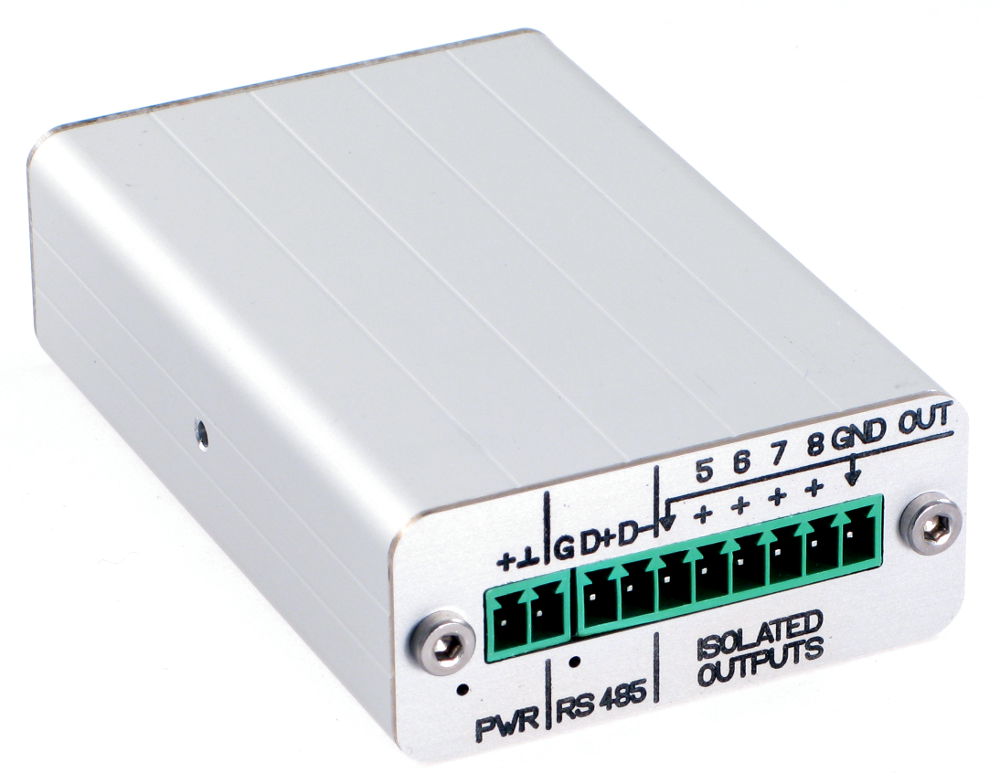

Napěťový a proudový AD a DA převodník (0 až 10V nebo 0 až 20mA) s čtyřmi analogovými vstupy (AIn) a čtyřmi analogovými výstupy (AOut), který komunikuje protokolem MODBUS RTU (slave) přes RS485 linku. Umožňuje tak měřit přímo u zdroje signálu a získané hodnoty přenášet datově, čímž se eliminuje riziko rušení i při velkých vzdálenostech. Konfigurace se provádí konfiguračním programem z PC přes USB port nebo RS485.
USB port lze využít i k trvalému sledování hodnot vstupů respektive k nastavení výstupů. Oproti RS485 je zde samozřejmě omezení dané délkou USB kabelu.
| FOTOGALERIE |
POPIS | PODPORA |
CENA |
Technické parametry *1)
| Položka | Popis |
| Rozsahy analogových v/v | 0 až 10V ("U") nebo 0 až 20 mA ("I") |
| Analogové vstupy | S-ADDA-UUIIUUII: 2x 0 až 10V a 2x 0 až 20 mA |
| Analogové výstupy | S-ADDA-UUIIUUII: 2x 0 až 10V a 2x 0 až 20 mA |
| Rozlišení | Vstupy: 16 bit Výstupy: 12 bit |
| Napájení | 8 až 30Vss |
| Komunikace | RS485, protokol MODBUS RTU (slave) |
| Nastavení (konfigurace) | Z PC přes USB konektor nebo RS485 |
| Možnosti nastavení | Nastavení parametrů komunikační linky RS485; Zapnutí/vypnutí zakončovacích odporů (terminátorů) |

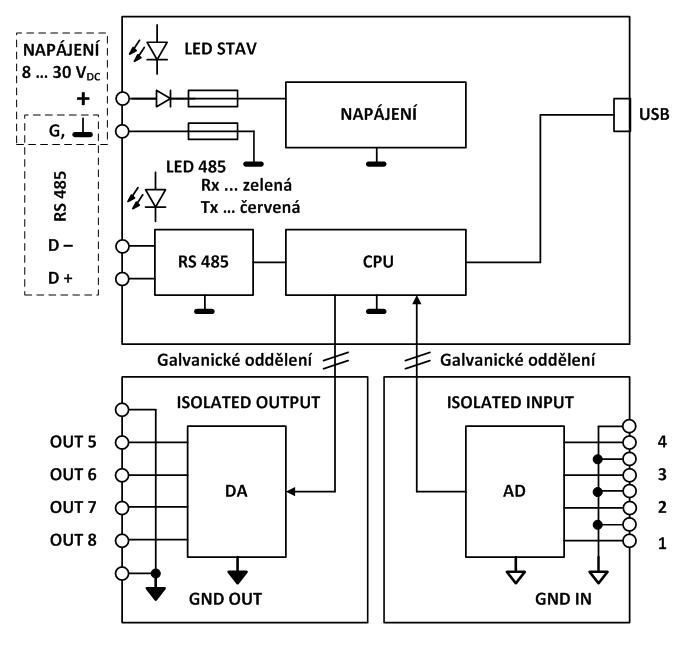

| Galvanické oddělení | S-ADDA má 3 navzájem galvanicky oddělené části, a to: vstupy, výstupy, RS485 + napájení |
*1) Podrobná technická specifikace viz návod v části Podpora.
Možnosti použití
- Snímání a nastavování analogových hodnot na větší vzdálenost.
- Možnost připojení přímo do PC
- Poznámka: Při použití odporového děliče může fungovat i jako digitální vstup resp. výstup.
Obchodní balení
- 1 ks S-ADDA-xxxxyyyy *)
- 2 ks konektor 8 pin 3,5 mm
- 1 ks konektor 2 pin 3,5 mm
- 1 ks kabel USB mini (obj. č. HW-11.99.8718 )
- 1 ks šroubovák 2 mm
- 1 ks tištěná dokumentace
*) Konfigurace vstupů a výstupů je uvedena na výrobním štítku, viz odstavec "Systém značení".
Příslušenství (nutno objednat samostatně)
- Držák na DIN lištu obj. č. GSM-75-DIN
- Samolepící pár ZIP pásků 25x50mm pro uchycení přístrojů; obj. č. GSM-ZIP50
|
Objednací |
Analogové vstupy |
Analogové výstupy |
Rozlišení |
Návod |
MC cena |
VC cena bez DPH |
| S-ADDA-UUIIUUII | 2 x U, 2 x I | 2 x U, 2 x I | 16 bitů / 12 bitů | viz Podpora |
××× | ××× |
| S-ADDA-UUII0000 | 2 x U, 2 x I |
- | 16 bitů / - - - - - | = ' ' = | ××× | ××× |
| S-ADDA-0000UUII | - | 2 x U, 2 x I | - - - - - / 12 bitů | = ' ' = | ××× | ××× |
| S-ADDA-UUUUUUUU | 4 x U | 4 x U | 16 bitů / 12 bitů | = ' ' = | ××× | ××× |
| S-ADDA-IIIIIIII | 4 x I | 4 x I | 16 bitů / 12 bitů | = ' ' = | ××× | ××× |
| S-ADDA-xxxxyyyy *) | x x x x | y y y y | 16 bitů / 12 bitů | = ' ' = | na dotaz |
na dotaz |
*) V případě objednávky většího množství kusů (minimálně 10 ks), lze vyrobit levnější varianty, které nemají osazeny všechny vstupy resp. výstupy.

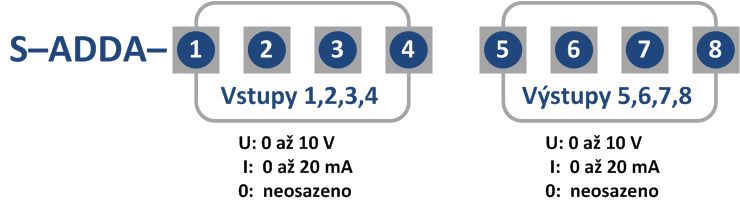

Systém značení: S-ADDA-xxxxyyyy
| x | ... pozice pro volbu typu analogových vstupů |
 |
| y | ... pozice pro volbu typu analogových výstupů | |
| U | ... napěťový vstup resp. výstup (0 až 10Vss) | |
| I | ... proudový vstup resp. výstup (0 až 20mA) | |
| 0 | ... neosazeno (nula) |
Příklady objednacích čísel
| Objednací číslo | Osazení vstupů a výstupů |
| S-ADDA-UUUUIIII | Vstupy: 4x 0 až 10V; Výstupy: 4x 0 až 20mA |
| S-ADDA-UUUU0000 | Vstupy: 4x 0 až 10V; Výstupy neosazeny |
| S-ADDA-UUIIUUII |
Vstupy: 2x 0 až 10V a 2x 0 až 20mA Vstup 1(IN1): 0 až 10V Vstup 2(IN2): 0 až 10V Vstup 3(IN3): 0 až 20mA Vstup 4(IN4): 0 až 20mA Výstupy: 2x 0 až 10V a 2x 0 až 20mA Výstup 5 (OUT5): 0 až 10V Výstup 6 (OUT6): 0 až 10V Výstup 7 (OUT7): 0 až 20mA Výstup 8 (OUT8): 0 až 20mA |
| Návod k obsluze CZ | /22155726-S-ADDA_Users_Ma... .pdf | 564 KB |
| USB driver, .zip | 2012-01-18_CP210x_VCP_Win... .zip | 6 MB |
| Konfigurační a monitorovací program | SAddaMonitor.zip | 770 KB |
| Ukázkový program pro dotykový panel FATEK | s-adda_hmi-demo-basic-v1-00.zip | 3 KB |
| Ukázkový program pro PLC FATEK | s-adda-modbus-v1-00.zip | 4 KB |
