Popis

PLC jednotky určené pro kompaktní instalace. K jednotkám lze připojit rozšiřující jednotky a moduly. Katalog řady B1/B1z ke stažení je zde.

Technické parametry

• Napájení dle typu:  230 Vstř nebo 24 Vss
• Jeden pevně zabudovaný sériový Port 0 (RS232)
• 14 vstupů (4 vstupy pro frekvenci max. 10 kHz + 10 vstupů "low speed", max. 50 Hz)
• 10 výstupů (reléových/2A nebo tranzistorové (5 Vss až 30 Vss/0,5 A) (4 pro frekvenci 10 kHz a 6 low speed)
• Tranzistorové výstupy se dodávají v provedení SINK (NPN) nebo SOURCE (PNP)
• Vstupy jsou galvanicky oddělené s jednou společnou svorkou. Jsou spínané napětím 24 V (zdroj pro napájení vstupů je na každé jednotce napájené 230 Vstř)

Poznámky

• Možnost připojení rozšiřujících jednotek a modulů

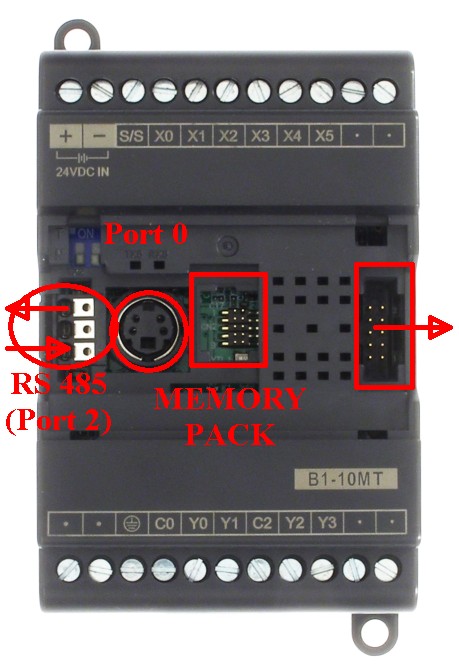

• Možnost připojení dotykového panelu FAC-FT(FV)_xxx přes sériový RS232 Port0
• Možnost připojení OLED displeje s tlačítky FBs-PEP přes sériový RS232 Port0
• Možnost vložení paměťového modulu FAC-FBS-PACK
• Tato jednotka neobsahuje obvod reálného času RTC (=Kalendář)

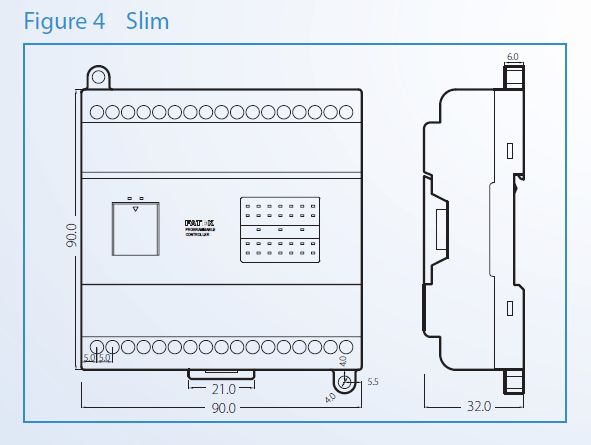

• Jednotky s napájením 24 Vss jsou vyráběny ve dvou provedeních: tzv. standard a slim. Standardně je dodávána varianta "SLIM". Rozměry jednotlivých provedení viz fotogalerie.
