Přijímač se 4mi spínači (90mA, 60V) a RS485, napájení 8-30Vss
Přijímač se 4mi spínači
(90mA, 60V) a RS485, napájení 8-30Vss

Objednací číslo:
D-FRX-868-FULL


Popis

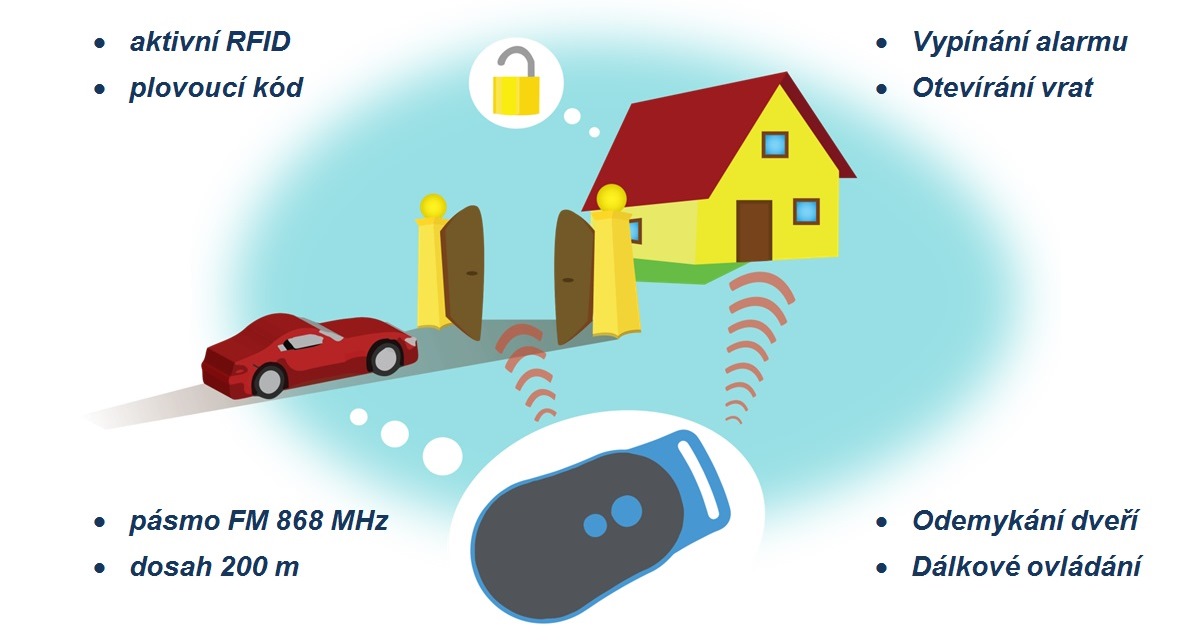

D-FRX je FM komunikační modul, který přijímá VF signál z následující vysílačů *1) viz pozn.

Systém pracuje s plovoucím kódem systému SEA ve volném pásmu 868 MHz. Komunikace je šifrována pomocí DES.

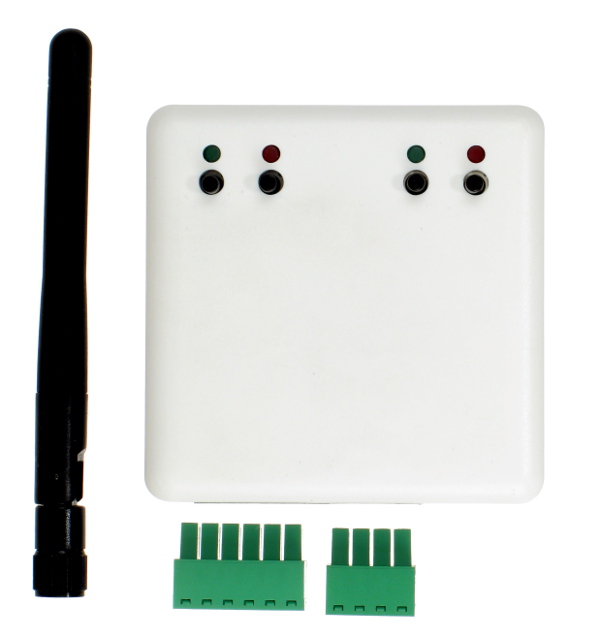

Obchodní balení

  • 1x D-FRX-868-FULL  (s odpovídajícím programovým vybavením dle typu)
  • 1x Anténa GSM-ANT11K
  • 1x Konektor 4 pin
  • 1x Konektor 6 pin


Poznámka: Pro větší vzdálenosti je lze použít anténu GSM-ANT51S.


Technické parametry

  • napájení 8 až 30 Vss

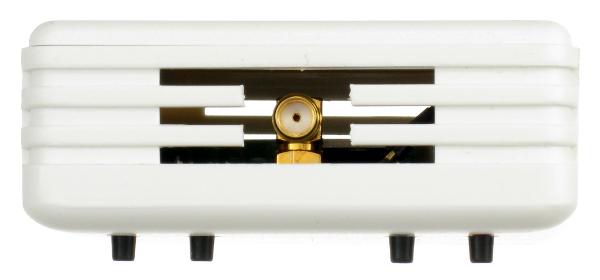

  • možnost delšího kabelu k anténě: vyzkoušeli jsme práci s prodlužovacím kabelem až 10m dlouhým a použití antény s 3,5 metrovým kabelem. To je vhodné zejména při požadavku na delší dosah tam, kde je nevhodné například umístit přijímač několik metrů nad terénem. Ztráta v kabelu je tak obvykle vykompenzována vhodnějším umístěním antény. Nutno samozřejmě vyzkoušet optimální řešení.

Varianty

Objednací číslo

VF přenos

Vlastnosti

RS485
Návod
D-FRX-868-FULL_swRFID pro RFID vysílače Sepne výstup CH1, když je v dosahu libovolný RFID vysílač.
(Data o vysílačích po RS485 nepředává).
ne Návod
D-FRX-868-FULL_sw4OUT pro RFID vysílače Spíná svoje 4 výstupy podle povelů od spárovaných RFID vysílačů.
(Data o vysílačích po RS485 nepředává).
ne Návod
D-FRX-868-FULL_swRS485 pro RFID vysílače Posílá data o všech RFID vysílačích v dosahu,
a to po RS485 pomocí protokolu FATEK.
Protokol
FATEK
Návod

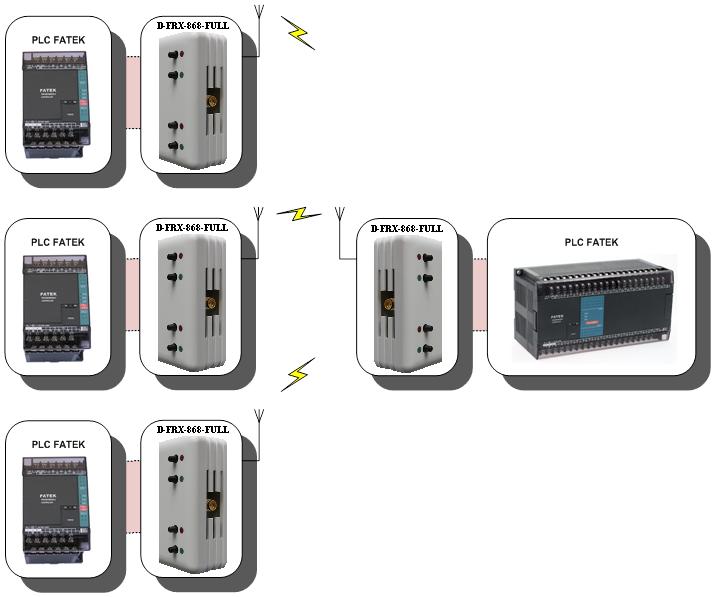

D-FRX-868-FULL_swRS485M - *1) Není určen pro příjem signálu z RFID vysílačů, ale umožňuje
vzájemné propojení několika zařízení s RS485 přes VF,
a to pomocí protokolu MODBUS - viz Fotogalerie.
Protokol
MODBUS

Návod

Ukázka


Zákaznická řešení
Pokud potřebujete upravit standardně vyráběné zařízení, pošlete nám prosím Vaše požadavky. Kontaktní informace jsou zde.


Podpora
Návod k obsluze - posílá data o RFID vysílačích po RS485 v protokolu FATEK D-FRX-868-FULL_swRS485_Us... .pdf
286 KB
Návod k obsluze - umožňuje vzdálené propojení několika MODBUS zařízení přes VF D-FRX-868-FULL_swRS485M_U... .pdf
298 KB
Návod k obsluze - spíná svoje 4 výstupy podle spárovaných vysílačů D-FRX-868-FULL_sw4OUT_Use... .pdf
281 KB
Návod k obsluze - sepne výstup CH1, pokud je v dosahu RFID vysílač D-FRX-868-FULL_swRFID_Use... .pdf
275 KB
Ukázkové programy pro propojení dvou a více PLC FATEK protokolem Modbus D-FRX-868-FULL-sw-RS485M-... .zip
160 KB
Název Přijímač se 4mi spínači (90mA, 60V) a RS485, napájení 8-30Vss
Objednací číslo D-FRX-868-FULL
Cena bez
DPH (0 %)
Cena s
DPH (0 %)
×××
-
×××
-
