Modul pro řízení motorů ve 3 osách
(např. kruh, šroubovice a pod.)
Objednací číslo: FAC-FBS-30GM
(např. kruh, šroubovice a pod.)
Objednací číslo: FAC-FBS-30GM

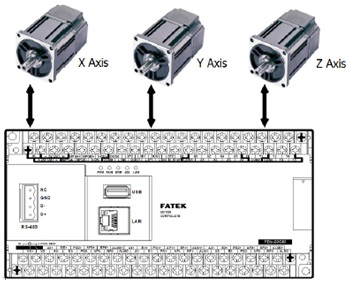

Rozšiřující modul k PLC řady FBs pro CNC řízení motorů ve 3 osách s interpolacemi.
FOTOGALERIE |
POPIS | PODPORA |
CENA |
Technické parametry
Položka |
Popis |
Počet řízených souřadnic |
3 (X, Y, Z) |
Interpolace | |
Interpolace lineární | 3 souřadnice současně |
Interpolace kruhová | 2 souřadnice současně |
Interpolace po šroubovici | 3 souřadnice současně |
Režimy | Auto, Nájezd do reference, Ruční kolečko (A/B fáze), Jog |
Možnosti programování | G-kódy (dle normy RS274D), M-kódy, Makra |
Rychlé vstupy | osy X, Y, Z 200kHz, A/B fáze |
Rychlé výstupy | osy X, Y, Z 500kHz, A/B fáze nebo DIR+PULSY |
Odměřování |
možno připojit lineární měřítka nebo IRC |

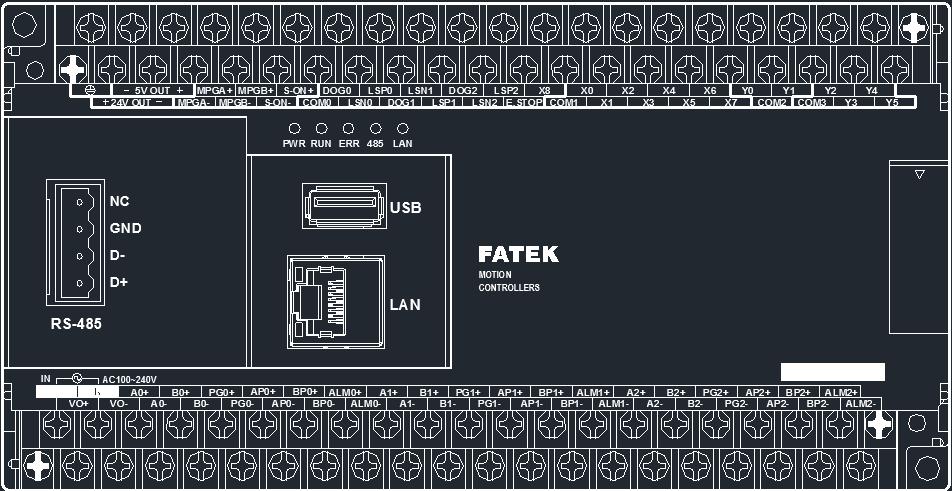

Samostatné digitální vstupy | 8 + 1 (X0 až X7 a X8) |
Samostatné digitální výstupy | 6 (Y0 až Y5) |
Komunikační porty | 1x RS485, 1x Ethernet, 1x USB |
Napájení | 230 Vstř |
Pracovní teplota | -10°C až 60°C |

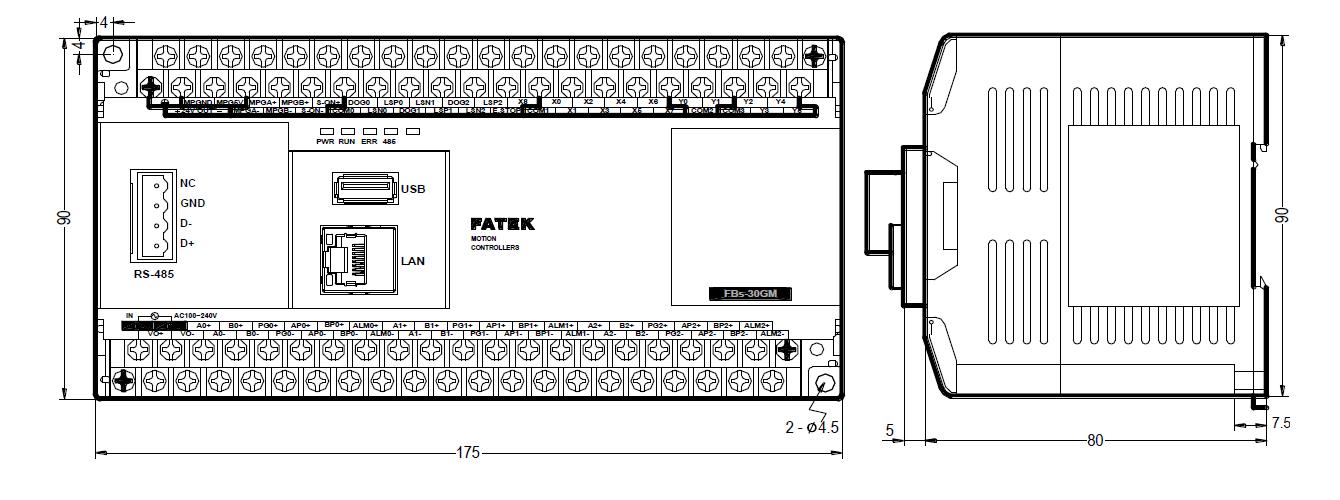

Rozměry (bez konektorů) | 175 (š) x 90 (v) x 85 (h) |
Poznámka: Detailní informace viz návody v části Podpora. |
Důležité poznámky
- Je třeba používat programovací prostředí WinProladder verze3.24 (nebo vyšší).
- V připojeném PLC musí být firmware verze OS 4.72 (nebo vyšší).
- Připojené PLC řady FBs komunikuje s 30GM pouze přes port2, který je v provedení RS485 (921,6kbps).
- FBs-30GM využívá v PLC registry (D3401 ~ D3467) a relé (M1400 ~ M1499).
- FBs-30GM FW 10.116.0.6 ... řízení serva jen pomocí signálů A/B
- FBs-30GM FW 10.116.16E ... řízení serva také pomocí signálů SMĚR+PULZY (od 2015-02-05)
Objednací |
Počet souřadnic |
Počet samostatných vstupů a výstupů |
Stáhnout soubor |
MC cena bez DPH |
VC cena bez DPH |
FAC-FBS-30GM | 3 (X, Y, Z) |
9 vstupů + 6 výstupů | viz sekce Podpora |
××× | ××× |
Podpora
Leták | 140523_FBs-30GM_enu.pdf | 239 KB |
User's Manual V1.05 | 30GM-UM-EN_V1.05.pdf | 5 MB |
(User's Manual V1.04) | 30GM-UM-EN_V1.04.pdf | 5 MB |
GMMon ... PC SW pro nastavení FAC-FBS-30GM | GMMon_en.zip | 10 MB |
Ukázkový program do PLC | FBs-30GM_PROGBLK.zip | 4 KB |
Parametry | PLC_FBs_30GM_PARAM.zip | 1 KB |
