DŮLEŽITÉ NOVINKY
- Porovnání programů v PLC a v Projektu!
- [MENU] -> PLC -> QuickControl -> Ladder Compare
- Řada B1/B1z - ladění programu při běhu PLC.
- Řada B1z má nově plný rozsah registrů (tedy jako B1).
- Množství retentive registrů se ale nezměnilo.
- Print Mnemonic.
VLASTNOSTI
- Možnost SIMULACE PLC programu i bez připojeného PLC.
- Podpora všech vyráběných řad PLC: FBs, B1/B1z, HB1, FBe, FB
- WinProLadder 3.24 česká verze (viz Podpora)
FOTOGALERIE |
POPIS |
PODPORA |
CENA |

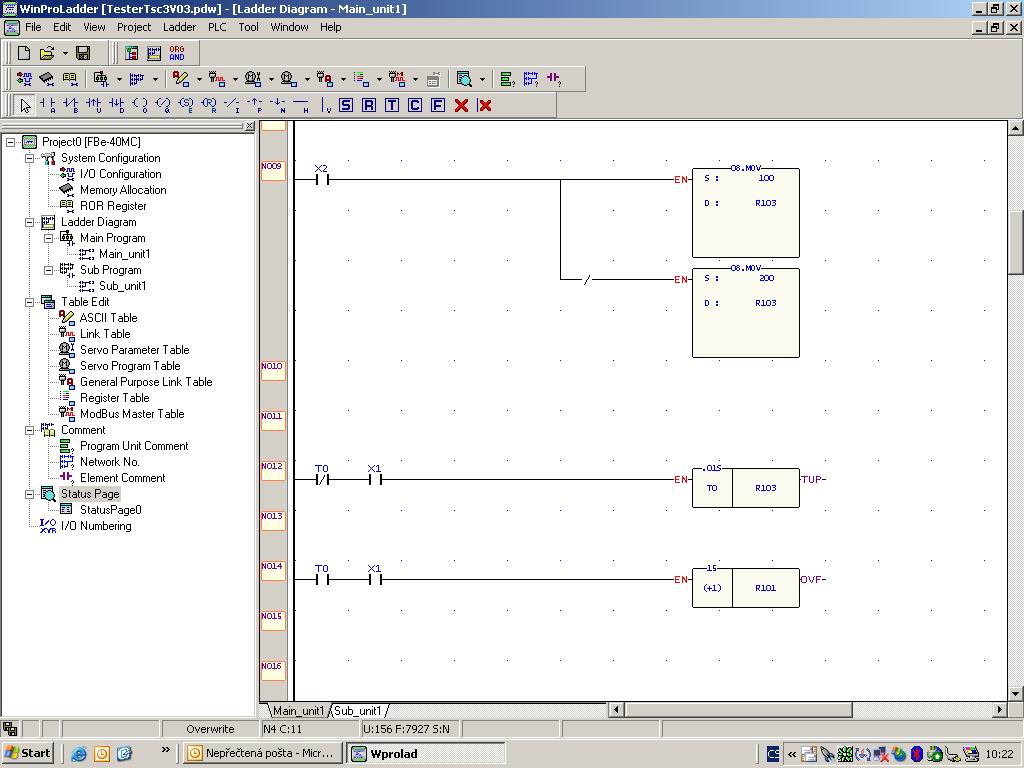

Pro naprogramování programu, jeho nahrání do PLC a jeho ladění slouží jednoduchý, ale dostatečně výkonný PC software WinProLadder. Program je v ovládání velmi intuitivní a uživatel již zběhlý s prací s PLC snad ani nepotřebuje číst manuál. Po zvolení položky vytvoření nového projektu se objeví okno zadání jeho jména, volby typu PLC jednotky pro kterou má být budoucí program určen a jeho možný popis. Zvolit lze i použití kalendáře, pokud ho jednotka podporuje. Pak se již objeví okno pro vytváření liniového (kontaktního) schéma a v levé části sloupce s nabídkou různých voleb. Zde je možné mimo jiné změnit alokaci paměti, nastavit speciální parametry vstupů a výstupů (časová či frekvenční filtrace vstupů, přiřazení HSC čítače/časovače apod.). Mimo reléové schéma lze v paměti PLC vytvořit i různé tabulky (bloky) hodnot (ASCII Table, Link Table, Servo Parameter Table, Servo Program Table Registr Table apod.).
Liniové schéma se vytváří jednoduše pomocí zvolení symbolu požadovaného prvku na liště (různé typy vstupů a výstupů, čítač, časovač) a pak kliknutím na místo, kam má být vložen. Jednotlivé prvky a bloky se propojují vodorovnými a svislými čarami - jakoby vodiči. Zároveň lze do schématu vložit nepřeberné množství funkcí (příkazů) také v podobě prvku (obdélníčku s vývody). K dispozici jsou aritmetické i logické operace, operace s maticemi, watchdog, přesuny dat, manipulace s vytvořenými tabulkami apod. Vkládáním těchto funkcí lze tak "vyrobit" libovolnou operaci bez nutnosti editace programu v příkazovém formátu (mnemonický kód), který lze však pro každý řádek (linii) schématu zobrazit.
Systémové nároky
- PC s operačním systémem Windows 2000 a novější
- RS232, USB nebo Ethernet síťová karta podle druhu připojení k automatu
SIMULÁTOR PLC a jeho možnosti
- simulátor je součástí novějších verzí programu WinProladder
- simulátor umožňuje ladit uživatelský program bez připojeného PLC
- v režimech jednoho, více nebo trvalého průchodu smyčkou programu, lze snadno zjistit stav PLC na konci programové smyčky
- možnost zastavení programu na zvolené adrese nebo při změně sledovaných dat
- možnost editace PLC programu bez jeho zastavení
- možnost simulace PLC programu s připojeným skutečným zařízením, které umí komunikovat s PLC přes sériový port (např. s dotykovým panelem). Pro připojení zařízení se použije některý ze sériových portů PC na kterém probíhá simulace
Poznámka: Režim simulace PLC v současnosti neumožňuje zvolit verzi OS (=firmware) v simulovaném PLC. Proto je nutné správnost fungování programu po nahrání do skutečného PLC vždy ověřit. Funkci simulace je proto vhodné vnímat jako na nástroj určený především pro seznámení s PLC FATEK a vlastní aplikaci vyvíjet na skutečném PLC.
