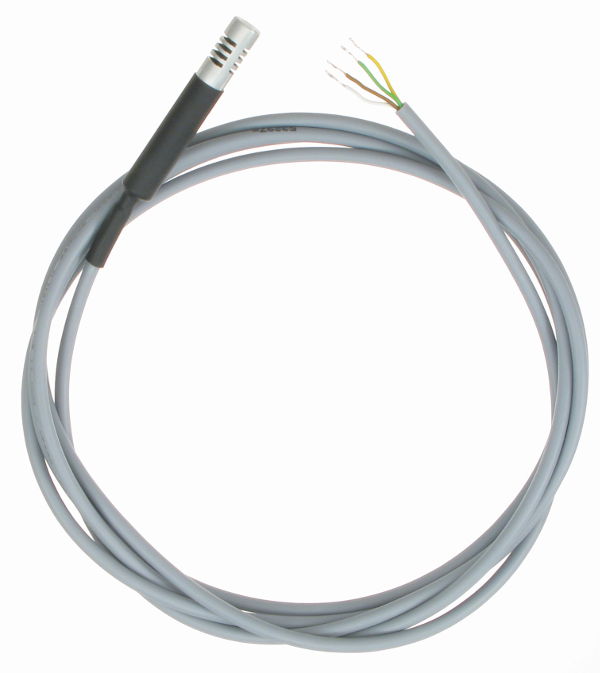

Senzor rel. vlhkosti a teploty s dig. výstupem
(2m kabel)
Objednací číslo: FAC-SEN-HT21
(2m kabel)
Objednací číslo: FAC-SEN-HT21
| FOTOGALERIE |
POPIS |
PODPORA |
CENA |
Čidlo relativní vlhkosti a teploty s integrovaným převodníkem, určené pro připojení ke vstupům PLC FATEK řady FBs-xxMA, FBs-xxMC, B1-xxM, B1z-xxM. Není potřeba sériový port, stačí dva volné vstupy v rozsahu X0 až X15 na základní PLC jednotce.
Základní technické údaje
| Položka | Popis |
| Napájení: | 24Vss (z PLC); spotřeba < 1 mA |
| Měření relativní vlhkosti: | Rozlišení 0,03% (12-bit); Přesnost ±5% v rozsahu 20% až 80% RH; Doporučený rozsah měření 5 až 95% RH; Měření v rozsah 0-100% RH je možné. |
| Měření teploty: | Rozlišení 0,01°C (14-bit); Přesnost ±0,4°C v rozsahu 5 až 60°C; Měřící rozsah -40…+80°C |
| Připojení k PLC: | Na vstupní svorky PLC zapojené jako "SINK" (NPN) (tj, společná svorka S/S propojena na +24Vss) |
| Délka přívodního kabelu: | 2 metry |
Připojení k PLC
- Určeno pro PLC FATEK řady FBs-xxMA FBs-xxMC, B1-xxM, B1z-xxM.
- K přenosu dat není potřeba sériový port, stačí dva volné vstupy na PLC!
- Komunikace s PLC stejná jako FAC-CONV_xxx. Jednosměrná komunikace.
- X0 (hodiny) a X1(data) (obdoba SPI komunikace).
- Lze použít i jiné vstupy PLC X0 až X15 v rámci hlavní jednotky.
- Přenos dat do PLC 2x za vteřinu .
Zapojení vývodů
| Barva | Signál |
| žlutá ....... |
+24Vss |
| zelená ... |
GND |
| hnědá .... |
CLK (X0) |
| bílá ........ |
DATA (X1) |
Upozornění:
PLC musí mít vstupy zapojeny jako "SINK" (NPN),
tj. svorka "S/S" musí být propojena na "+24V"!
Montáž senzoru
Senzor upevněte tak, aby případný kondenzát mohl vytékat mřížkou (= kabelem nahoru).
Varianty
|
Objednací |
Vlastnosti |
MC cena |
VC cena bez DPH |
| FAC-SEN-HT21 | Standardní výrobek | ××× | ××× |
| FAC-SEN-HT21DPS | Stejné vlastnosti jako FAC-SEN-HT21, ale v provedení bez pouzdra a připojovacího kabelu |
××× | ××× |
Podpora
| Návod k obsluze | FAC-SEN-HT21_User_s_Manua... .pdf | 138 KB |
| Příklad použití pro PLC řady FBs-xxM | fac-sen-ht21_demo-fbs_v2-... .zip | 5 KB |
| Příklad použití pro PLC řady B1z-xxM | fac-sen-ht21_demo-b1z_v2-... .zip | 5 KB |
