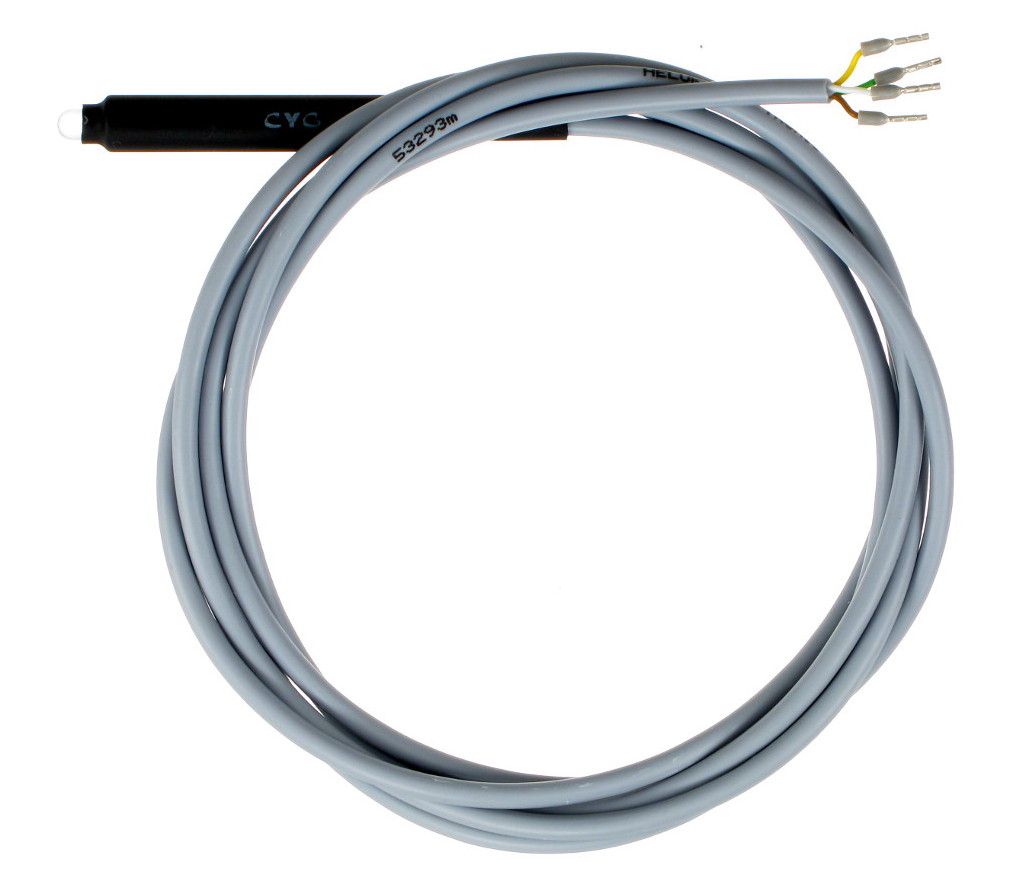

Senzor intenzity světla s dig. výstupem (2m kabel)
Senzor intenzity světla s dig. výstupem
(2m kabel)

Objednací číslo:
FAC-SEN-OPT-D


Popis

Snímač světla na bázi fototrazistoru, určený pro připojení k PLC FATEK řady FBs-xxMA, FBs-xxMC, B1-xxM, B1z-xxM.

Použití

  • Inteligentní budovy - zapínání a vypínání osvětlení dle denního světla
  • Automatické testovací systémy (sledování svitu LED diody)

Napájení

  • Napájení: 24V DC (z PLC)
  • Spotřeba: <1 mA

Připojení k PLC

  • Nepoužívá sériový port
  • X0 (hodiny) a X1(data)
  • Jednosměrná komunikace
  • Lze použít i jiné vstupy Xi (v rámci hlavní jednotky)
  • Určeno pro PLC FATEK řady FBs (MA i MC), B1, B1z
  • 2x za vteřinu přenos dat
  • Stejný způsob komunikace s PLC jako FAC-CONV_xxx

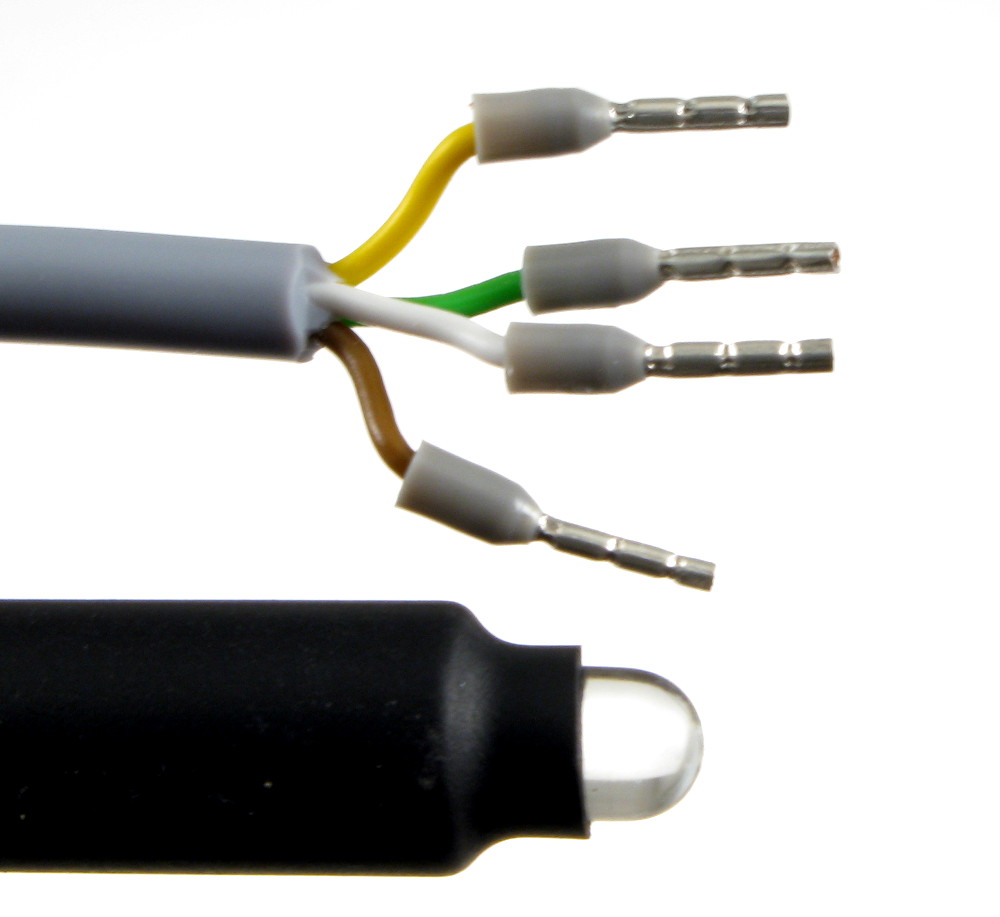

Zapojení kabelu

Barva vodiče
 Signál
   žlutá .......
 +24Vss
   zelená  ...
 GND
   hnědá ....
 CLK (X0)
   bílá ........
 DATA (X1)

Upozornění: PLC musí mít vstupy zapojeny jako "SINK".

Tj, svorka "S/S" musí být propojena na "+24V"!


Varianty

Objednací
číslo

Vlastnosti

MC cena
bez DPH

VC cena
bez DPH
FAC-SEN-OPT-D Standardní výrobek ××× ×××

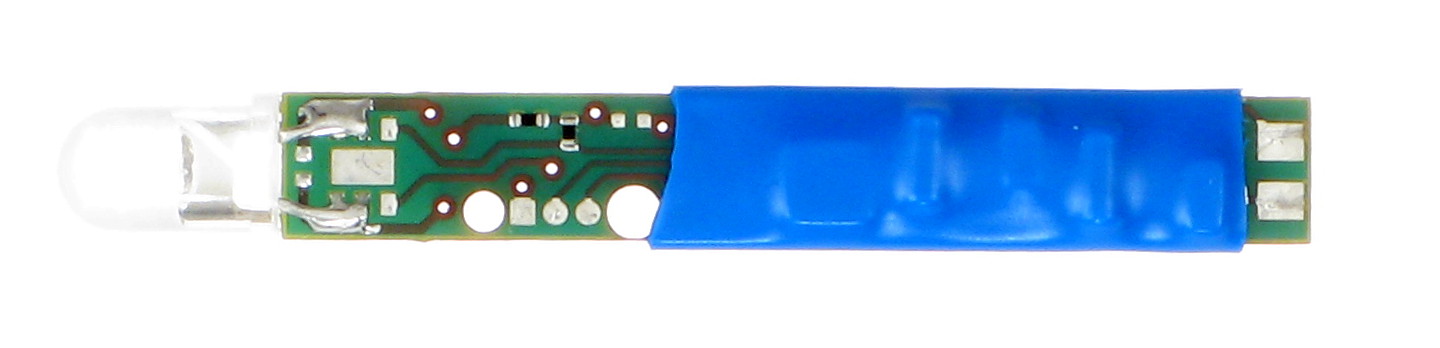

FAC-SEN-OPT-DDPS Bez pouzdra a připojovacího kabelu ××× ×××


Podpora
Návod FAC-SEN-OPT-D_User_s_Manu... .pdf
145 KB
Ukázkový program fac-sen-opt_demo-fbs_v2-0.zip
5 KB
Název Senzor intenzity světla s dig. výstupem (2m kabel)
Objednací číslo FAC-SEN-OPT-D
Cena bez
DPH (0 %)
Cena s
DPH (0 %)
×××
-
×××
-
Tento produkt byl přidán do našeho katalogu 03/12/2013.
