Tlakový senzor s dálk. nast. komparátorem 15 až 115 kPa
Tlakový senzor s dálk. nast. komparátorem 15 až 115 kPa
Objednací číslo:
FAC-TLAC2


Popis

FAC-TLAC2 je zařízení funkčně shodné s FAC-TLAC, které  má navíc jumper a jeden vstup pro signál PWM (pulsně šířková modulace), pomocí které lze nastavovat rozhodovací úroveň přímo z PLC bez použití potenciometru.

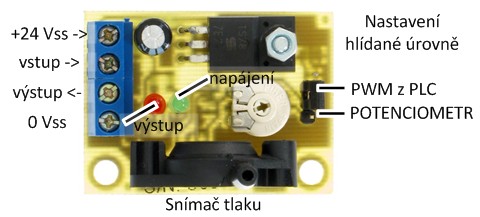

Nastavení rozhodovací úrovně pomocí pomocí PWM nebo potenciometru se určuje jumperem (viz obrázek). Pokud je jumper umístěn blíže ke snímači tlaku, funguje zařízení stejně jako FAC-TLAC (rozhodovací úroveň je dána nastavením potenciometru).

Pokud je jumper umístěn blíže ke stabilizátoru, rozhodovací úroveň určuje přípojené PLC s tranzistorovým výstupem pomocí PWM.



DPS se připojí na napájecí napětí 24Vss, rozsvítí se zelená LED. K nátrubku tlakového čidla přivedeme vzduch o tlaku, který potřebujeme vyhodnotit. Trimrem otáčíme tak dlouho, dokud se červená LED nerozsvítí (případně dokud nezhasne)  - podle toho, zda potřebujeme signalizovat zvýšení tlaku nad požadovanou mez (případně pokles tlaku pod požadovanou mez). Výstup (pin 2 konektoru) je při překročení tlaku sepnut na mínus pól.


Technická specifikace

napájení: 24 Vss
proud max: 30 mA
provozní teplota: 0 až +85 °C
tlak: od 15  kPa do 115 kPa
výstup: tranzistorový (SINK)
max. spínané napětí 30 Vss
max. proud spínače: 100 mA


Zařízení je vhodné pro připojení k digitálnímu vstupu PLC. V případě zájmu by bylo možné pro připojení ke GSM zařízení např. zde upravit sw .


Varianty


Objednací
číslo

Popis,
manuál

MC cena
bez DPH

VC cena
bez DPH
FAC-TLAC2 viz "Podpora" ××× ×××


Podpora
Návod /26113436-FAC-TLAC2_User_... .pdf
163 KB
Název Tlakový senzor s dálk. nast. komparátorem 15 až 115 kPa
Objednací číslo FAC-TLAC2
Cena bez
DPH (0 %)
Cena s
DPH (0 %)
×××
-
×××
-
Tento produkt byl přidán do našeho katalogu 05/09/2013.
