; "Modem RS232, USB (GPRS, Watchdog)")
(GPRS, Watchdog)
Objednací číslo: GSM-BGS3-T
Popis

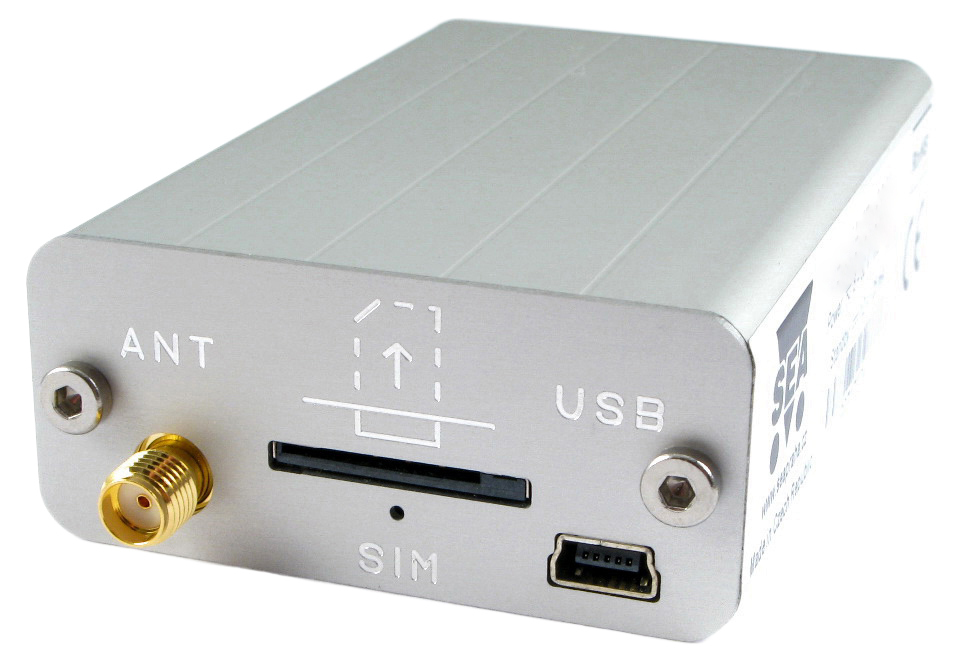

Modem v průmyslovém provedení v celokovové hliníkové krabičce je vhodný i k zabudování do rozvaděče. Je vybaven dvěma sériovými porty (RS232 a USB) s nastavitelným watchdogem. Modem je osazen GSM modulem BGS3 Cinterion (Gemalto, dříve Siemens).
Díky standardním rozhraním RS232 a USB je vhodný pro rychlou implementaci do nejrůznějších zařízení, která vyžadují vzdálenou komunikaci. Navíc obsahuje funkci hlídání komunikace s nadřazeným zařízením (watchdog), a to jak po sériové lince RS232, tak i po USB.
Součástí modemu není žádné příslušenství, je třeba ho objednat zvlášť (viz Doporučené příslušenství).
Technické parametry
| GSM, GPRS 10 | 850/900/1800/1900 MHz (GPRS 43 kbps UL, 86 kbps DL) |
| Internetové služby | TCP/IP přes AT (UDP, HTTP, FTP, SMTP, POP3) |
| Napájení | 8 až 30 Vss nebo 12 až 30 Vstř |
| Typ napájecího konektoru | 2 pólová odnímatelná šroubovací svorkovnice, rozteč 3,5mm |
| Napájení / max příkon | 8 až 30 Vss / max 1,2 W |
| Standby proud | 20 mA při 12 Vss |
| Anténní konektor na zařízení | SMA (F), 50 Ohm |
|
USB 2.0 |
mini USB; USB2.0, USB driver Silabs; nelze nastavit autobauding USB je realizováno z portu ASC1 přes integrovaný USB<->SERIAL převodník |
|
RS232 |

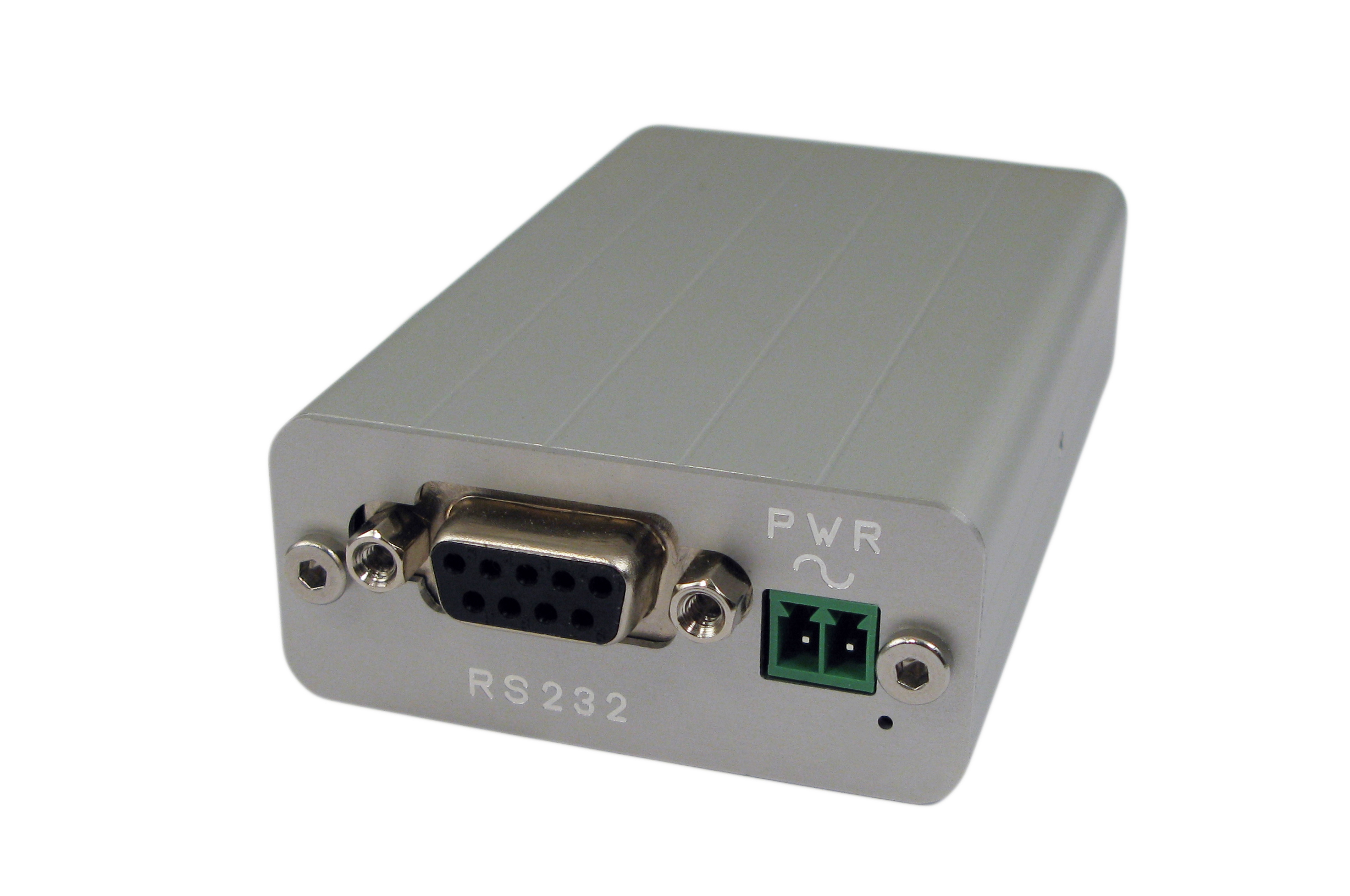

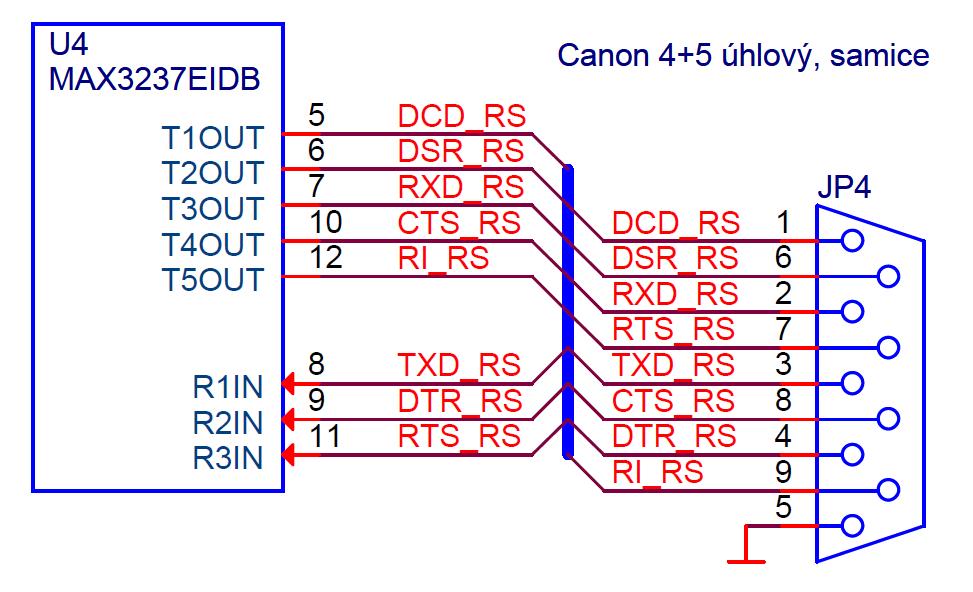

CANON 9F; 300 to 921600 bps s fixním bit rate; autobauding lze nastavit tovární nastavení je 115200 baud, 8 data bits, no parity, 1 stop bit |
| HW watchdog | RS232, USB (nastavuje se pomocí příkazu po RS232) |
| Provozní teplota | - 30°C až + 65°C |
| Skladovací teplota | - 40°C až + 85°C |
| Vlhkost | max 95 % r.v. |
| Krytí | IP40 |
| Provedení | Hliníková krabička pro průmyslové použití |
| Rozměry | 82 x 54 x 24 mm bez konektorů |
| Váha | 103 g |
Doporučené příslušenství
- Anténa prutová kloubová 2dB; bez kabelu; SMA nebo Anténa GSM magnetická 5dB;kabel 3m;SMA(M)
- Zdroj 230Vstř / 12Vss; 1000 mA
- Kabel USB - na straně modemu je USB mini
- Kabel RS232 do PC

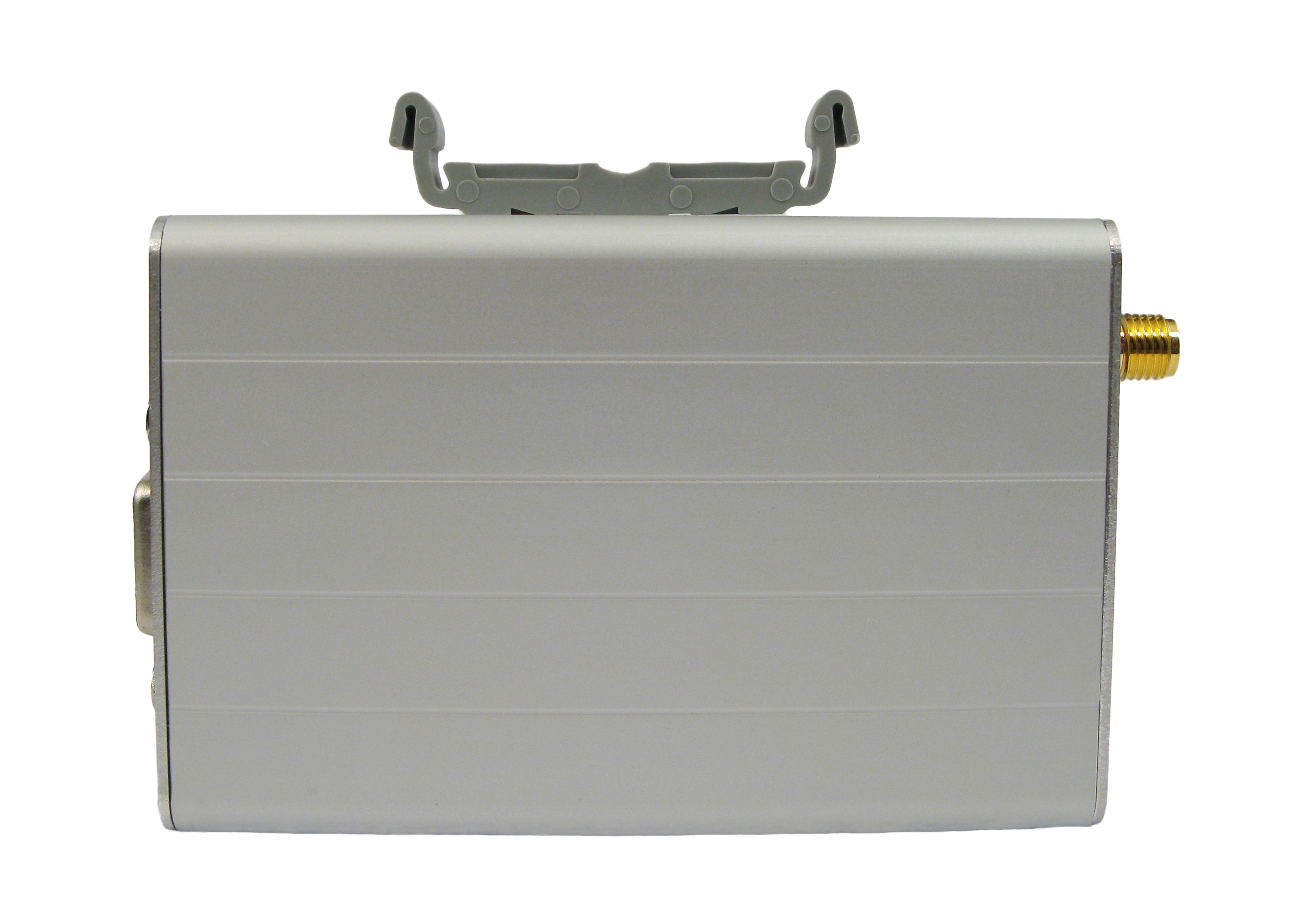

- Držák na DIN lištu
- Samolepící suchý zip
Nové modemy Cinterion (Siemens) jsou nyní menší a levnější
Tento modem lze použít jako náhradu za GSM-75-ESTIB (eventuelně za GSM-52-MCIT, GSM-55-MCIT): V tomto případě můžete na RS232 nastavit AUTOBAUDING. Dělá se to tak, že modem připojíte pomocí USB a pošlete tento AT příkaz: AT+IPR=0
- pro ty, co používají SMS a GPRS:
GSM-BGS3-TU (má navíc možnost napájení modemu i rovnou z USB portu PC)
- pro ty, co kromě SMS a GPRS potřebují EDGE:
GSM-EES3-TU (má navíc možnost napájení modemu i rovnou z USB portu PC)
- a ten, kdo potřebuje ještě rychlejší data HSPA+:
| Návod k obsluze CZ | GSM-BGS3-T_TU_User_Manual... .pdf | 320 KB |
| USB driver, .exe | 2012-01-18_CP210x_VCP_Win... .exe | 7 MB |
| USB driver, .zip | /21215301-2012-01-18_CP21... .zip | 6 MB |
| BGS3 AT Command Set | bgs3_atc_v01000a.pdf | 3 MB |
| BGS3 Release Notes | bgs3_rn_v01000b.pdf | 82 KB |
| BGS3 Hardware Interface Description | bgs3_hd_v01000d.pdf | 2 MB |
| BGS3 Zprovoznění na Linuxu | /22134912-GSM-BGS3-T_TU_A... .pdf | 65 KB |
| Windows - ruční instalace modemu | Windows_a_ru_n__instalace... .pdf | 557 KB |
| Běžné AT příkazy | ./04160142-B__n__AT_p__kazy.pdf | 203 KB |
