SP2 BOX SMS procesor
(8DIn, 8DOut, nap. 230V, AKU)
(8DIn, 8DOut, nap. 230V, AKU)
Popis
SP2 je malý SMS procesor s osmi logickými vstupy, osmi logickými výstupy, vstupem hlídání napájení a s GSM modulem TC-35i/MC-35i. Logické vstupy jsou galvanicky odděleny a jsou určeny pro ovládání kontaktem relé (5V, 10mA) přivedením napětí 5...30V do obvodu vstupních optokoplerů. Výstupy spínají na GND NPN tranzistorem (ULN2803, 30V, 100mA). Napájení modulu je stejnosměrné 8…30V, odběr při 12 V je cca 150mA, při vyšším napětí odběr klesá. Během normálního provozu je stav zařízení signalizován čtyřmi LED diodami (GSM, STATUS, RECEIVE, SEND).Zařízení je dodáváno v plastové krabici se záložním zdrojem (baterie). Lze jej jednoduše namontovat do cílového objektu a začít používat.
Technické údaje
| Fyzické rozměry | Šířka 170 mm, výška 260 mm (bez antény), hloubka 90 mm |
| Napětí (napájecí, ovládané) | 230 VST |
| Logické vstupy | 8 |
| Logické výstupy | 8 |
| GSM network | EGSM900, GSM1800, vysílací výkon 1 W |

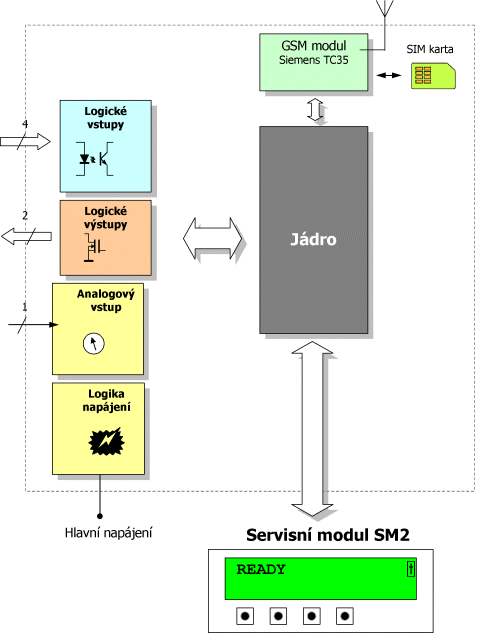

Blokové schéma
Tento produkt byl přidán do našeho katalogu 16/07/2004.
