Popis

SPADC4 Modul obsahuje 8 galvanicky oddělených log. vstupů, 4 neoddělené log. výstupy (2 spínané proti GND a 2 se spínaným Unap), 7 analog. vstupů (3 napěťové, 2 proudové, 2 teplotní; toto rozložení lze změnit při objednání) a vstup pro počítání rychlých impulsů. Dále je též vybaven vývody pro připojení AC/DC zdroje a záložního AKU 12V, u něhož je schopno sledovat stav (napětí) a dobíjet jej. Navíc (oproti SPADC3) je vybaven sériovým komunikačním portem se všemi signály s funkcí identickou jako modul “terminál” a USB konfiguračním portem. Dále obsahuje “SUPERWATCHDOG” pro úplný RESET vypnutím napájení CPU a GSM modulu.

Zařízení je provedeno v plastové krabici

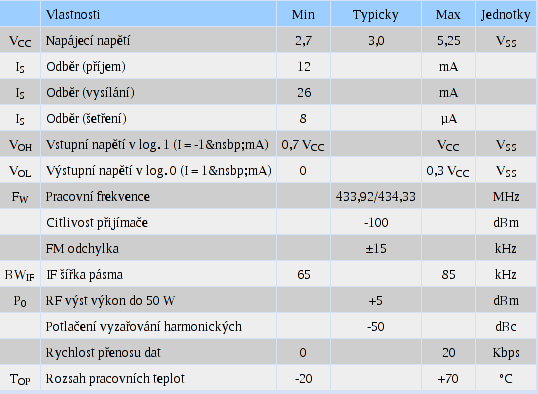

Technické údaje

Blokové schéma
