TC45BOA plus GSM-SW-MODULSET
(bez GSM-45-TC)
Archivní zobrazení, produkt již nelze zakoupit.

Popis

TC35–SEA–SET je deska s pulsním napájecím zdrojem a převodníky úrovně nutnými pro základní funkci duálního modulu GSM Siemens TC35 (hlas + SMS + data + fax) připojeného na standardní konektor RS232 a napájecí zdroj. Dale obsahuje GSM-SW-MODULSET

Deska obsahuje pulsní zdroj napájecího napětí 5V z vnějšího zdroje 12 ... 30V DC, převodníky RS 232 na 3,3V logiku, držák SIM karty a obvody pro připojení mikrotelefonu. Lze použít mikrotelefon (identický jako pro M20-TERMINAL), který ale není součástí tohoto výrobku. Pro zahájení pokusů a vývoje s moduly Siemens TC35 stačí tedy kromě TC35-SEA-BOARD pouze GSM anténa, vhodné PC s kabelem RS232 a napájecí zdroj 12 ... 30V DC/ 0.5A, který by však měl být chráněn před náhlým výpadkem napájení (nebezpečí poškození SIM karty).

Možnosti použití

Vývoj aplikací založených na GSM modulu TC-45 SIEMENS pro dálkové ovládání a monitorování a pro datovou komunikaci se vzdálenými zařízeními.
Výroba maloseriových aplikací pro daný účel v malém počtu kusů, kde není ekonomické navrhovat speciální desku

Přednosti

Kompatibilita konektor s TC-35 / MC-35 /
Druhý sériový port vyveden na standardní 9 pinový
AC nebo DC napájení s možností automatického zapnutí GSM modul
2+2 galvanicky oddělené vstupy/výstupy pro aplikaci
Nízká cena aplikace , která nepotřebuje další procesor
Možnost připojení akumulátoru pro zálohované napájení GSM

Technické údaje

Fyzické rozměry	šířka 42 mm, výška 105 mm, hloubka 22 mm (včetně modemu TC35)
Napájení	12..30 V_SS 0,5 A pro zdroj 12 V
Sériové rozhraní	RS232 (převodník MAX232)
Audio vstup/výstup	sloučený do dvoudrátového připojení, mikrotelefon není součástí dodávky
Řízení Ingition	vstup pro připojení na zem zdroje (=vypnuto) nebo kladný pól zdroje (=zapnuto), vstupní proud <5 mA

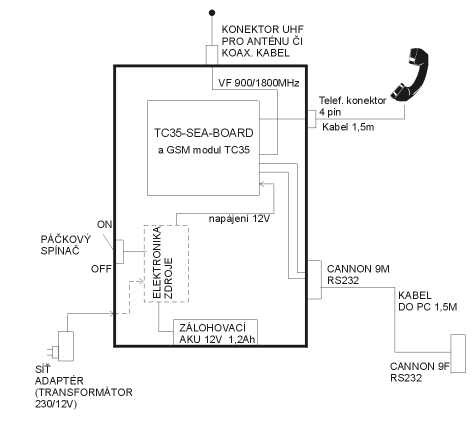

Blokové schéma
