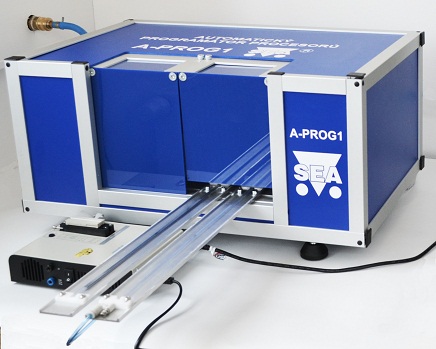

A-PROG1 je konstruován jako automatický flexibilní programátor procesorů dodávaných v tyčových zásobnících.
- eliminuje chyby způsobené manuálním programováním
- zvyšuje efektivnost
- snižuje náklady na programování čipů

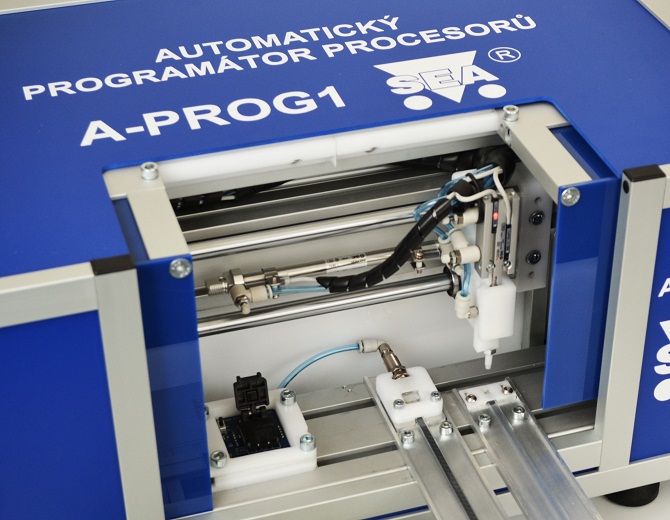

A-PROG1 automaticky vybírá nenaprogramované čipy ze zásobníku č. 1, přesune je do programovací patice, provede kontrolu, naprogramování a ověření naprogramovaného čipu a poté vrátí do zásobníkové tyče č. 2. Pokud se z nějakých důvodů programování nezdaří (vadný, otočený nebo jiný čip, opotřebená patice,…), je čip vyřazen a ohlášena chyba. Proces pokračuje, dokud není zadaný počet procesorů naprogramován. Pokud je zásobník prázdný/plný, vyžaduje automat zásah obsluhy.
Pro snadnost obsluhy a seřizování zařízení byla zvolena modulární struktura jednotlivých pozic. Při přechodu na jiný typ procesoru lze jednoduše zaměnit jednotlivé pracovní pozice. Vlastní programování probíhá zcela automaticky. Pro programování procesorů byl použit programátor Elnec BeeProg+, který je řízen z připojeného PC. Rychlost programování záleží na velikosti dat, typu čipu a počtu operací zpracovávaných programátorem. Maximální rychlost programování je 800 čipů za hodinu. Maximální rozměry čipů jsou 45 x 45 mm.
Technická specifikace
| Napájení: | 110 až 250 Vstř / 50 Hz |
| Odběr: | 6 W |
| Přívod vzduchu: | 50-60 kPa |
| Odběr vzduchu: | 0,52 l/min |
| Životnost vedení: | min. 10 000 000 cyklů |
| Životnost pohonů: | min. 2 500 000 cyklů |
| Záruka: | 2 roky nebo 2 500 000 cyklů |
| Rozměry stroje bez zásobníků: | 350 x 540 x 240 mm (d x š x v) |
| Rozměry strojevčetně zásobníků: | 705 x 540 x 240 mm (d x š x v) |
| Hmotnost: | 6,8 kg |
| Rychlost přejezdu do programovací pozice: | 2 s |
| Rychlost přejezdu do odkládací pozice: | 1 s |
| Doba cyklu bez programování: | 4 s |
| Typický počet cyklů za 1 hodinu: | 600 cyklů / hod při délce programování 2 s |
Připojení
1. A-PROG1 se připojuje USB portem k řídícímu PC
2. Programovacím kabelem k BeeProg+
