RRQ40-40 MHz superhet s krystal. oscilátorem
Popis
RRQ40 je AM superhet přijímač s krystalovým oscilátorem.Tento model obsahuje část pro potlačení šumu squelch pro snížení úrovně šumu na výstupu v případě, že není aktivní žádný vysílač.
Mezifrekvence: 455 kHz
Typická citlivost: -107 dBm>br> Spotřeba: 5,5 mA (typicky)
Tyto moduly se dodávají pro frekvence 40,685 MHz.
Možnosti použití
- Domovní bezpečnostní systémy
- Autoalarmy
- Dálkové ovládání bran
- Hlášení ze senzorů

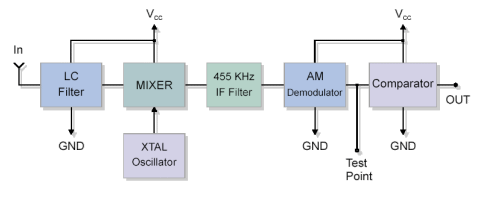

Blokové schéma
Elektrické vlastnosti
Popis pinů
| Pin | Značka |
| 1 | VCC |
| 2 | GND |
| 3 | IN |
| 4 | NC |
| 5 | NC |
| 6 | NC |
| 7 | GND |
| 8 | NC |
| 9 | NC |
| 10 | NC |
| 11 | GND |
| 12 | VCC |
| 13 | Testovací bod |
| 14 | OUT |

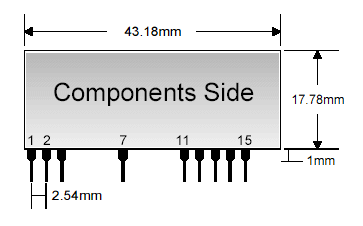

Mechanické rozměry

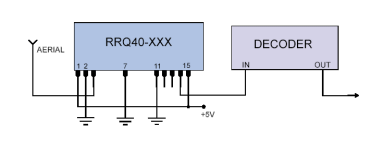

Doporučené zapojení
Vztahující se odkazy
- www.telecontrolli.com(rrq40.pdf) - Datasheet v angličtině
- www.telecontrolli.com - Výrobce modulu
Tento produkt byl přidán do našeho katalogu 16/07/2004.
