RRS2-433,92 MHz superhet
Archivní zobrazení, produkt již nelze zakoupit.
Archivní zobrazení, produkt již nelze zakoupit.
Popis
RRS2 je AM přijímač superhet se vstupním LC filtrem.Mezifrekvence: 500 kHz Typická citlivost: -102 dBm (1,8 µVrms) Spořeba: 3,7 mA (typicky)
Tyto moduly se dodávají pro frekvenci 433,92 MHz.
(Verze pro standardní evropské a americké pracovní frekvence jsou 315 MHz, 418 MHz lze dodat na objednávku minimálně 500 ks)
Možnosti použití
- Domovní bezpečnostní systémy
- Autoalarmy
- Dálkové ovládání bran
- Hlášení ze senzorů

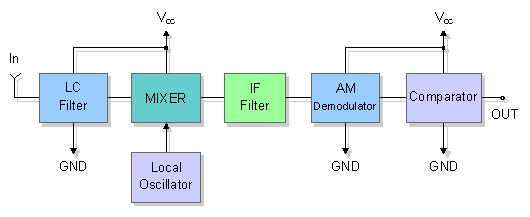

Blokové schéma

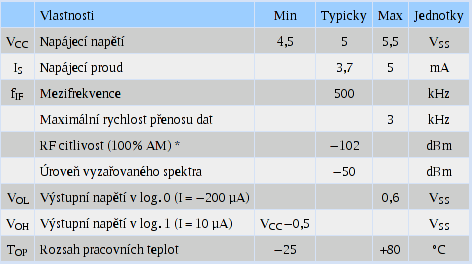

Elektrické vlastnosti
Poznámka: * Nejlepších výsledků lze dosáhnout použitím kódování se stejnosměrnou složkou, která nezávisí na datech (Dvojfázové kódování Manchester)
Popis pinů
| Pin | Značka |
| 1 | IN |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
| 6 | NC |
| 7 | NC |
| 8 | NC |
| 9 | GND |
| 10 | VCC |
| 11 | NC |
| 12 | OUT |
Mechanické rozměry

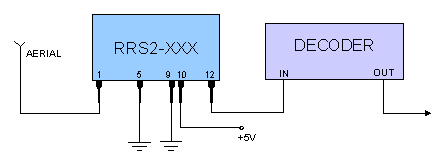

Doporučené zapojení
Vztahující se odkazy
- www.telecontrolli.com(rrs2.pdf) - Datasheet v angličtině
- www.telecontrolli.com - Výrobce modulu
Tento produkt byl přidán do našeho katalogu 16/07/2004.
