RRS3-433,92 MHz superhet s filtry
Archivní zobrazení, produkt již nelze zakoupit.
Archivní zobrazení, produkt již nelze zakoupit.
Popis
RRS3 je AM přijímač superhet s předzesilovacím vstupním filtrem.Mezifrekvence: 500 kHz
Typická citlivost: -106 dBm
Spotřeba: 5 mA (typicky)
Tyto moduly se dodávají pro frekvenci 433,92 MHz.
(Verze pro standardní evropské a americké pracovní frekvence jsou 315 MHz, 418 MHz lze dodat na objednávku minimálně 500 ks)
Možnosti použití
- Bezdrátové bezpečnostní systémy
- Autoalarmy
- Dálkové ovládání bran
- Hlášení ze senzorů

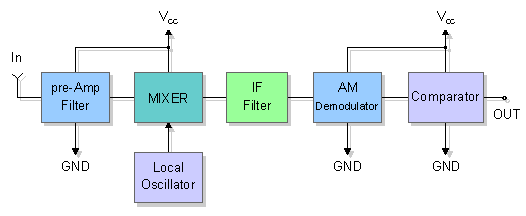

Blokové schéma

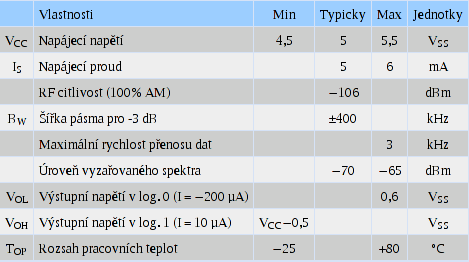

Elektrické vlastnosti
Popis pinů
| Pin | Značka |
| 1 | VCC |
| 2 | GND |
| 3 | IN |
| 4 | NC |
| 5 | NC |
| 6 | NC |
| 7 | GND |
| 8 | NC |
| 9 | NC |
| 10 | NC |
| 11 | GND |
| 12 | NC |
| 13 | NC |
| 14 | OUT |
| 15 | VCC |

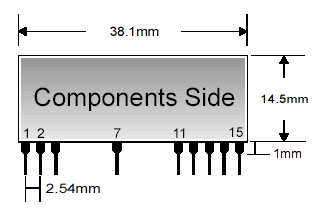

Mechanické rozměry

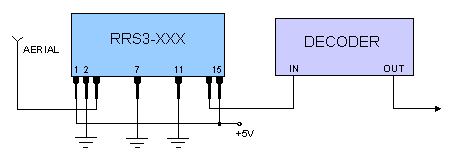

Doporučené zapojení
Vztahující se odkazy
- www.telecontrolli.com(rrs3.pdf) - Datasheet v angličtině
- www.telecontrolli.com - Výrobce modulu
