B1Z-20M (12 vstupů a 8 výstupů)
B1Z-20M
(12 vstupů a 8 výstupů)


Jednotky určené pro kompaktní instalace.

Tyto jednotky nelze rozšiřovat.


Technické parametry

  • Napájení dle typu:  230 Vstř nebo 24 Vss
  • Jeden pevně zabudovaný sériový Port 0 (RS232)
  • 12 vstupů (2 vstupy pro frekvenci max. 10 kHz + 10 vstupů "low speed", max. 50 Hz)
  • 8 výstupů reléových (2A) nebo tranzistorových (5Vss až 30Vss/0,5A) (4 pro frekvenci 10 kHz a 4 low speed)
  • Výstupy galvanicky oddělené reléové (proud 2A) nebo tranzistorové SINK (NPN) nebo SOURCE (PNP)
  • Vstupy galvanicky oddělené spínané napětím 24V (zdroj pro napájení vstupů je na každé jednotce napájené 230Vstř)

Poznámky

  • Možnost připojení dotykového panelu FAC-FT(FV)_xxx přes sériový RS232 Port0.
  • Možnost vložení paměťového modulu FAC-FBS-PACK
  • Tato jednotka neobsahuje obvod reálného času RTC (=Kalendář)

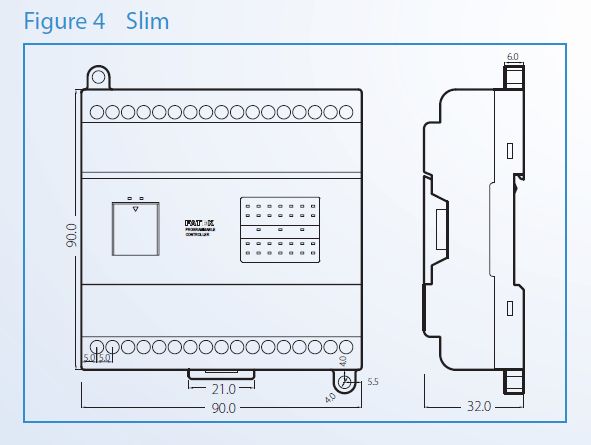

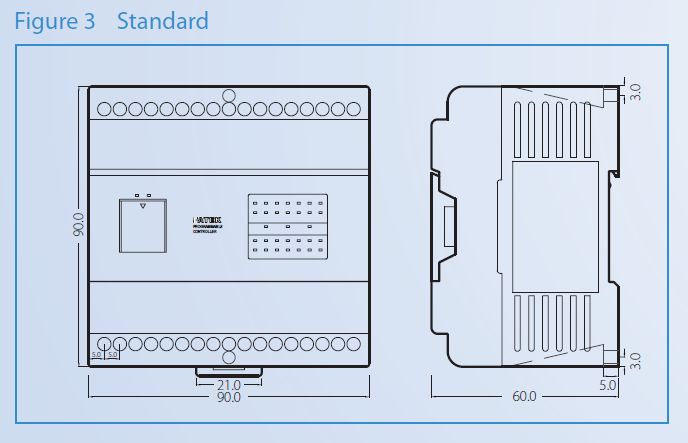

  • Jednotky s napájením 24 Vss jsou vyráběny ve dvou provedeních: tzv. standard a slim. Standardně je dodávána varianta "SLIM". Rozměry jednotlivých provedení viz fotogalerie.
  • Tyto jednotky nelze rozšiřovat  (nelze připojit žádný rozšiřující komunikační modul ani rozšiřující modul vstupů a výstupů ani rozšiřující desku)


Varianty


Objednací
číslo

Typ
výstupu

Typ
Portu 0

Napájení

Hloubka

MC cena
bez DPH

VC cena
bez DPH
FAC-B1Z-20MR2-D24S relé RS232 24Vss 32 mm ××× ×××
FAC-B1Z-20MJ2-D24S tranz. SRCE (PNP) RS232 24Vss 32 mm ××× ×××
FAC-B1Z-20MT2-D24S tranz. SINK (NPN) RS232 24Vss 32 mm ××× ×××


Objednací
číslo

Typ
výstupu

Typ
Portu 0

Napájení

Hloubka

MC cena
bez DPH

VC cena
bez DPH
FAC-B1Z-20MR2-AC relé RS232 230Vstř 60 mm ××× ×××
FAC-B1Z-20MJ2-AC tranz. SRCE (PNP) RS232 230Vstř 60 mm ××× ×××
FAC-B1Z-20MT2-AC tranz. SINK (NPN) RS232 230Vstř 60 mm ××× ×××

Podpora

Katalog:   Katalog řady B1z
