; "SRR4-DIN čtyřkanálový přijímač (Archiv)")
(Archiv)
Archivní zobrazení, produkt již nelze zakoupit.
Popis

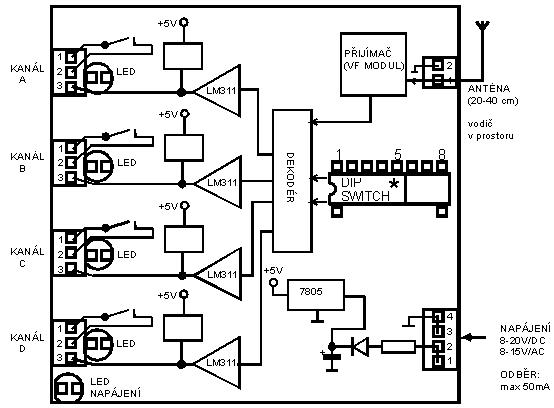

Modul SRR4 pracuje jako přijímač povelů vysílaných moduly STR1-N nebo STR3-N. Před prvním použitím je nutné pomocí DIP přepínačů nastavit jednu z 243 kombinací, a to shodně na přijímači i vysílači. Tím je zajištěno, že cizí vysílače nemohou předávat příkazy vašim přijímačům.
Je-li zapnuté napájení přijímače (svítí zelená LED), pak při stisku některého tlačítka na vysílači (klíčence) sepne příslušný kontakt relé přijímače a zůstane sepnutý po dobu držení tlačítka na vysílači. Kontakty na špičkách 1–2 jsou spínány pomocí relé, špička 3 je spínána na zem výstupem komparátoru LM311 a je určena pro připojení elektronických silových relé dodávaných firmou SEA. Tento výstup doporučujeme nezapojovat.
Technické údaje
| Fyzické rozměry: |
šířka 71 mm, výška 90 mm, hloubka 58 mm *1) |
| Pracovní frekvence: |
433,92 MHz |
| Kódovací obvod: | Motorola MC140527 |
| Nastavení hesla: | DIP switch (5 × 3 polohy) |
| Napájení: | 12 VSS/ST nebo z jednotek PR1A, PR1B, PR2C, PR2D |
| Výstup: |
Kontakt jazýčkového relé (max 0,5 A / 100 V / 10 W) nebo NPN tranzistor (max 50 mA / 30 V) |
*1) Poznámka: Jedná se o starší provedení výrobku.
| Nastavení kódování | /26092018-NASTAVENI_KODOV... .pdf | 221 KB |
| Katalogový list SRR4+STR3-N | ./26091959-KAT-str3Nsrr4.pdf | 178 KB |
