STR4 čtyřkanálový vysílač
Objednací číslo: D-STR4
Objednací číslo: D-STR4
Popis
Tento modul se nevyrábí.Přímou náhradou je D-STR4-N. Důvodem inovace je, že kodér se již vyrábí pouze jako SMD součástka.
Moduly STR4 pracují jako vysílače povelů pro moduly SRR1 a SRR4. Vysílač může ovládat několik (podle počtu kanálů) SRR1 nebo jeden SRR4. Před prvním použitím je nutné nastavit jednu z 243 kombinací, a to shodně na přijímači i vysílači.
Podrobnější informace jsou uvedeny v popisu přijímače.
Pouzdro obsahuje 4 tlačítka, LED, baterii, DIP přepínače pro nastavení hesla a nezbytnou elektroniku.
Podrobnější informace jsou uvedeny v popisu přijímače.
Pouzdro obsahuje 4 tlačítka, LED, baterii, DIP přepínače pro nastavení hesla a nezbytnou elektroniku.
Technické údaje
| Fyzické rozměry | klíčenka, délka 76 mm, šířka 37 mm |
| Pracovní frekvence | 433,92 MHz |
| Kódovací obvod | Motorola MC140526 |
| DIP switch (nastavení hesla) | 8 × 3 polohy |
| Maximální dosah | až 150 m ve volném prostoru |

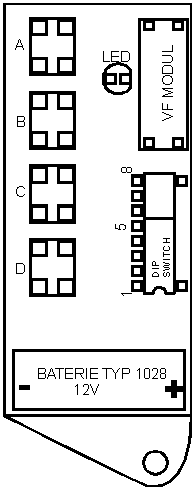

Nákres
Nastavení kódování pro ovládání 4 1-kanálových přijímačů
U čtyřkanálového vysílače je nutné nastavit na prvních 5 polohách DIP přepínače požadovaný kód stejně jako na všech přijímačích. Zbylé polohy přepínače zůstanou v poloze "0" a pájecí plošky na plošném spoji (poloha 9) nepropájeny.U přijímačů se zbylé polohy nastaví podle následující tabulky:
| poloha: | 6 | 7 | 8 | 9 | |
| Přijímač A | - | 0 | 0 | 0 | tlačítko č. 1 vysílače |
| Přijímač B | 0 | - | 0 | 0 | tlačítko č. 2 vysílače |
| Přijímač C | 0 | 0 | - | 0 | tlačítko č. 3 vysílače |
| Přijímač D | 0 | 0 | 0 | - | tlačítko č. 4 vysílače |
| Název | STR4 čtyřkanálový vysílač |
| Objednací číslo | D-STR4 |
|
Cena bez
DPH (0 %) Cena s
DPH (0 %) |
××× - ××× - |
Tento produkt byl přidán do našeho katalogu 24/04/2009.
