 STR4-N čtyřkanálový vysílač
STR4-N čtyřkanálový vysílač
Archivní zobrazení, produkt již nelze zakoupit.


Popis

Modul STR4N je přímou náhradou za dříve vyráběné moduly STR4. Důvodem inovace je, že kodér se již vyrábí pouze jako SMD součástka.

Moduly STR4 pracují jako vysílače povelů pro moduly D-SRR1 a D-SRR4-RRQ5S. Vysílač může ovládat několik (podle počtu kanálů) D-SRR1 nebo jeden D-SRR4-RRQ5S. Před prvním použitím je nutné nastavit jednu z 243 kombinací, a to shodně na přijímači i vysílači.

Podrobnější informace jsou uvedeny v popisu přijímače.

Pouzdro obsahuje 4 tlačítka, LED, baterii, DIP přepínače pro nastavení hesla a nezbytnou elektroniku.

Technické údaje

Fyzické rozměry klíčenka, délka 76 mm, šířka 37 mm
Pracovní frekvence 433,92 MHz
Kódovací obvod Motorola MC140526
DIP switch (nastavení hesla) 8 × 3 polohy
Maximální dosah až 150 m ve volném prostoru

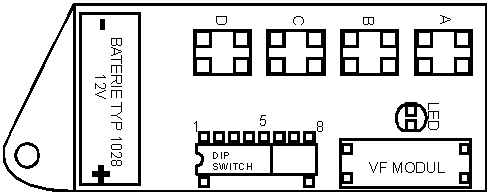

Nákres

Nákres

Nastavení kódování pro ovládání 4 1-kanálových přijímačů

U čtyřkanálového vysílače je nutné nastavit na prvních 5 polohách DIP přepínače požadovaný kód stejně jako na všech přijímačích. Zbylé polohy přepínače zůstanou v poloze "0" a pájecí plošky na plošném spoji (poloha 9) nepropájeny.

U přijímačů se zbylé polohy nastaví podle následující tabulky:

poloha: 6 7 8 9
Přijímač A - 0 0 0 tlačítko č. 1 vysílače
Přijímač B 0 - 0 0 tlačítko č. 2 vysílače
Přijímač C 0 0 - 0 tlačítko č. 3 vysílače
Přijímač D 0 0 0 - tlačítko č. 4 vysílače
Fotogalerie
Podpora
Nastavení kódování NASTAVENI KODOVANI 4kanal.pdf
220 KB
Tento produkt byl přidán do našeho katalogu 16/07/2004.
