; "Modem RS232, USB (EDGE, Watchdog)")
(EDGE, Watchdog)
Objednací číslo: GSM-EES3-T
Popis

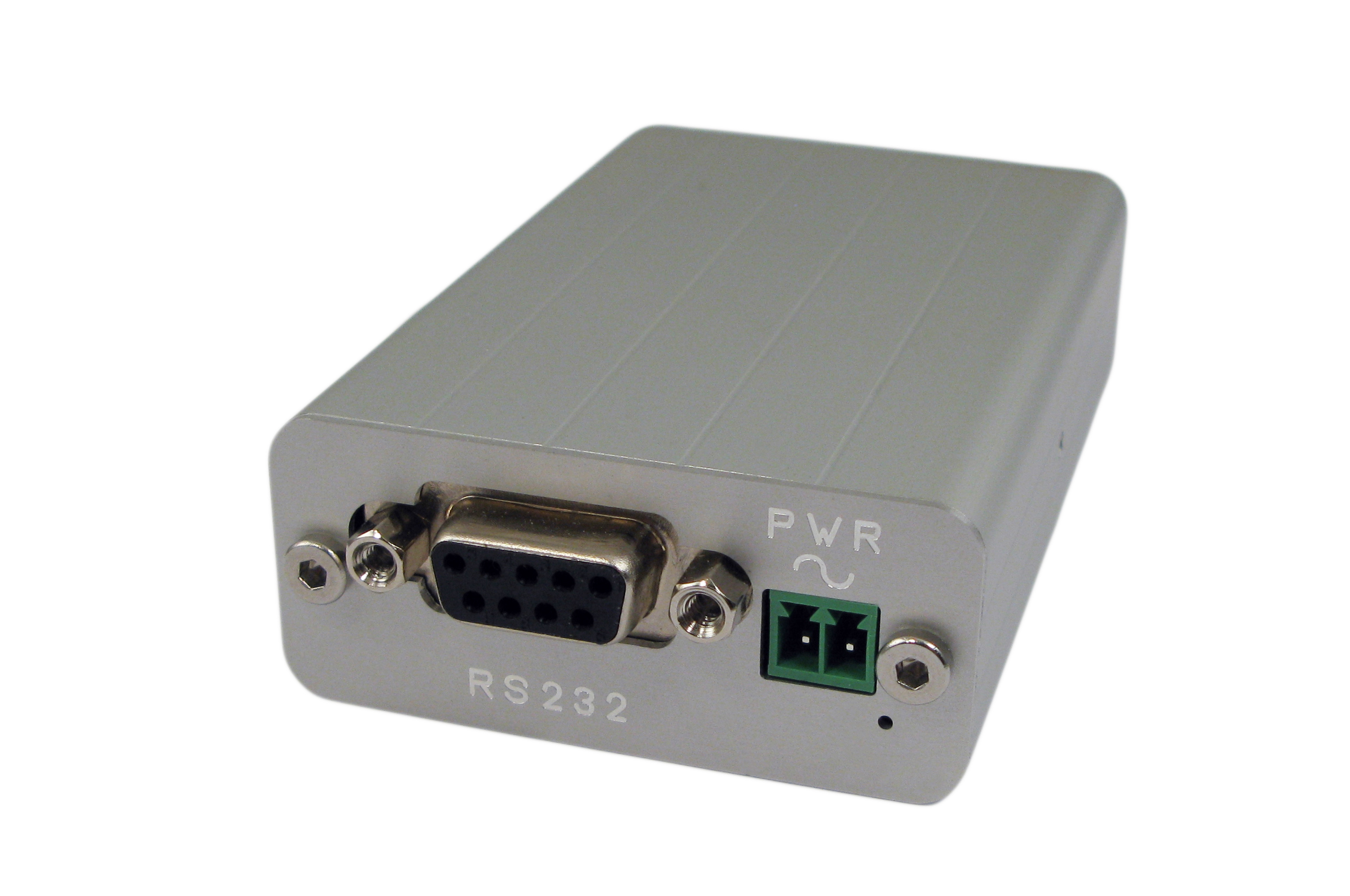

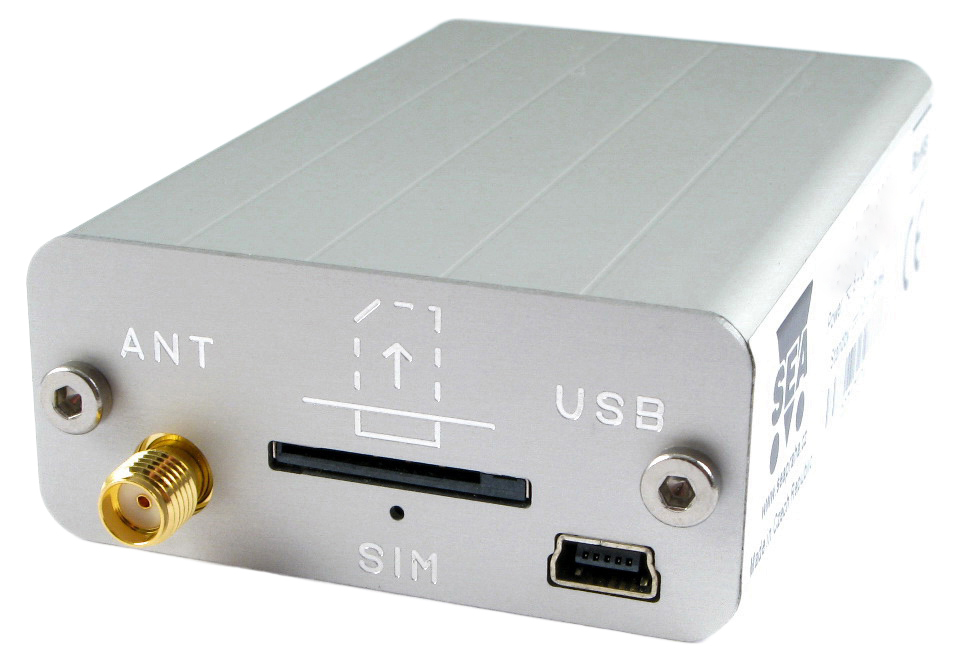

Modem v průmyslovém provedení v celokovové hliníkové krabičce je vhodný i k zabudování do rozvaděče. Je vybaven dvěma sériovými porty (RS232 a USB) s nastavitelným watchdogem. Modem je osazen GSM modulem EES3 Cinterion (Gemalto, dříve Siemens).
Součástí modemu není žádné příslušenství, je třeba ho objednat zvlášť (viz Doporučené příslušenství).
Technické parametry
|
GSM, GPRS 12, EDGE 12 |
850/900/1800/1900 MHz (GPRS 86 kbps; EDGE 237 kbps) |
| Internetové služby | TCP/IP přes AT (UDP, HTTP, FTP, SMTP, POP3) |
| Napájení | 8 až 30 Vss nebo 12 až 30 Vstř |
| Typ napájecího konektoru | 2 pólová odnímatelná šroubovací svorkovnice, rozteč 3,5mm |
| Napájení / max příkon | 8 až 30 Vss / max 1,8 W |
| Standby proud | 22mA při 12Vss |
| Anténní konektor na zařízení | SMA (F), 50Ohm |
| USB 2.0 |
mini USB; USB2.0, USB driver Silabs; nelze nastavit autoboading USB je realizováno z portu ASC1 přes USB<->SERIAL převodník |
| RS232 |
CANON 9F; 300 to 921600 bps s fixním bit rate; autoboading lze nastavit tovární nastavení je 115200 baud, 8 data bits, no parity, 1 stop bit |
| HW watchdog | RS232, USB (nastavuje se pomocí příkazu po RS232) |
| Provozní teplota | - 30°C až + 65°C |
| Skladovací teplota | - 40°C až + 85°C |
| Vlhkost | max 95 % r.v. |
| Krytí | IP40 |
| Provedení | Hliníková krabička pro průmyslové použití |
| Rozměry | 82 x 54 x 24 mm bez konektorů |
| Váha | 110 g |
Doporučené příslušenství
- Anténa prutová kloubová 2dB; bez kabelu; SMA nebo Anténa GSM magnetická 5dB;kabel 3m;SMA(M)
- Zdroj 230Vstř / 12Vss; 1000 mA
- Kabel USB - na straně modemu je USB mini
- Kabel RS232 do PC

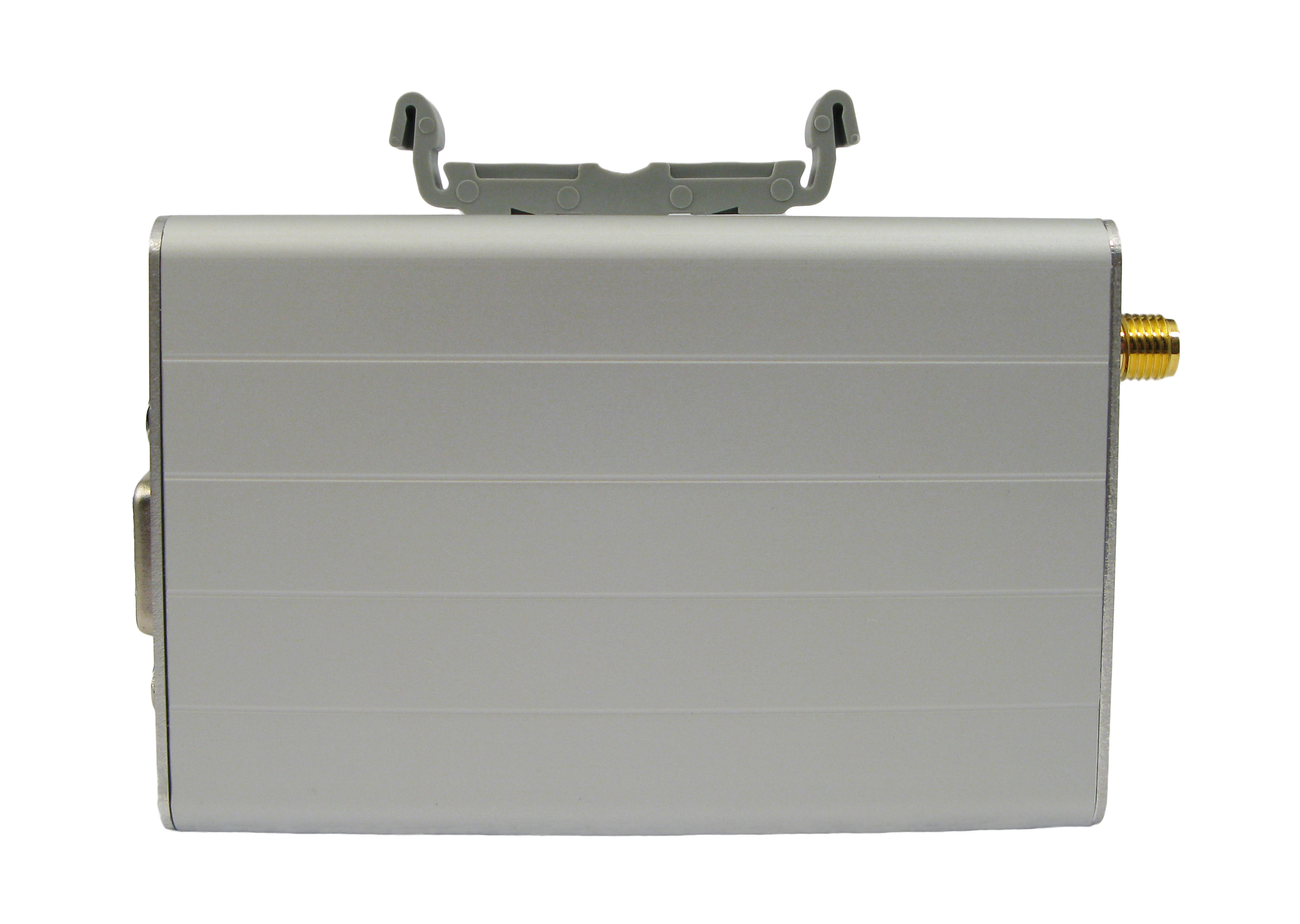

- Držák na DIN lištu
- Samolepící suchý zip
Nové modemy Cinterion (Siemens) jsou nyní menší a levnější
Tento modem lze použít jako náhradu za GSM-75-ESTIB (eventuelně za GSM-52-MCIT, GSM-55-MCIT):
- pro ty co používají SMS a GPRS:
GSM-BGS3-TU (má navíc možnost napájení modemu i rovnou z USB portu PC)
- pro ty co kromě SMS a GPRS potřebují EDGE:
- a ten, kdo potřebuje ještě rychlejší data HSPA+:
| EES3 AT Command Set | ./22091329-ees3_atc_v01100.pdf | 7 MB |
| EES3 Hardware Interface Description | ./22091413-ees3_hd_v01100b.pdf | 3 MB |
| EES3 Release Notes | ./22091349-ees3_rn_v01100.pdf | 132 KB |
| Návod k obsluze CZ | /24105748-GSM-EES3-T_TU_U... .pdf | 268 KB |
