; "Modem RS232, USB (EDGE, HSPA+, audio, WD)")
(EDGE, HSPA+, audio, WD)
Objednací číslo: GSM-PHS8-TA
Tento modem dodáváme pouze na zvláštní objednávku v minimálním množství 50ks.
Popis:

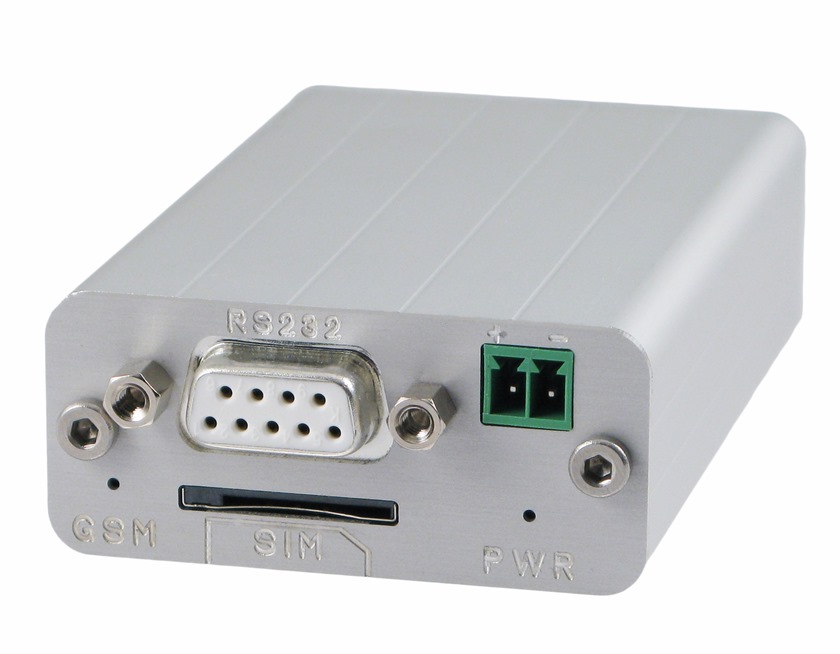

Modem v průmyslovém provedení v celokovové hliníkové krabičce je vhodný i k zabudování do rozvaděče. Je vybaven sériovým portem RS232 s nastavitelným watchdogem a USB portem. Modem je osazen GSM modulem PHS8 Cinterion (Gemalto, dříve Siemens). Modem navíc oproti GSM-PHS8-T obsahuje audio konektory pro mikrofon a reproduktor (vhodné zejména pro běžná počítačová sluchátka s mikrofonem
Součástí modemu není žádné příslušenství, je třeba ho objednat zvlášť (viz Doporučené příslušenství).
Technické parametry:
|
GSM, GPRS 12, EDGE 12 |
900/1800 MHz (GPRS 86 kbps; EDGE 237 kbps) |
| UMTS, HSPA+ | 900/2100 MHz; 384 kbps (UMTS 348kbps; HSPA+ 14,4 Mbps downlink / 5,76 Mbps uplink) |
| Internetové služby | TCP/IP přes AT (UDP, HTTP, FTP, SMTP, POP3) |
| Napájení | 8 až 30 Vss |
| Typ napájecího konektoru | 2 pólová odnímatelná šroubovací svorkovnice, rozteč 3,5mm |
| Napájení / max příkon | 8 až 30 Vss / max 1,8 W |
| Standby proud | 22mA při 12Vss |

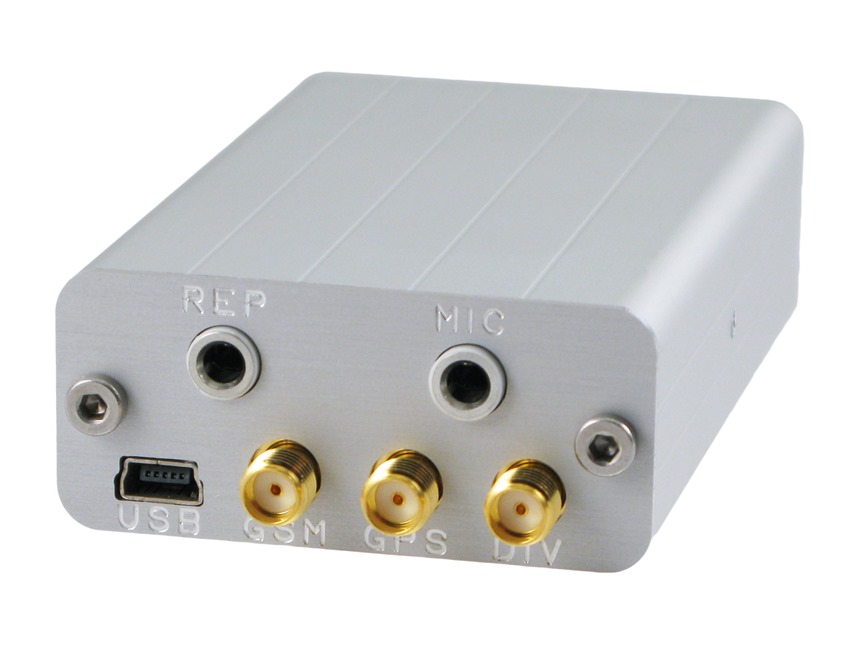

| Anténní konektor na zařízení | 3 x SMA (F), 50Ohm (GSM, GPS, DIVERZITY GSM) |
| USB 2.0 | mini USB; USB2.0 High Speed (480 Mbit/s), USB driver Cinterion; Při aktivním USB není možný sleep mode |
| RS232 | CANON 9F; 9600 to 921600 bps s fixním bit rate; tovární nastavení je 115200 baud, 8 data bits, no parity, 1 stop bit |
| HW watchdog | RS232 (nastavuje se pomocí příkazu po RS232) |
| AUDIO |
2x 3,5mm JACK (jeden pro mikrofon, druhý pro reproduktor) POZOR! Žádný pól nesmí být propojen s kostrou modemu ani s napájením. |
| Provozní teplota | - 30°C až + 65°C |
| Skladovací teplota | - 40°C až + 85°C |
| Vlhkost | max 95% r.v. |
| Krytí | IP40 |
| Provedení | Hliníková krabička pro průmyslové použití |
| Rozměry | 82 x 54 x 24 mm bez konektorů |
| Váha | 110 g |
Doporučené příslušenství
- Anténa prutová kloubová 2dB; bez kabelu; SMA nebo Anténa GSM magnetická 5dB;kabel 3m;SMA(M)
- Zdroj 230Vstř / 12Vss; 1000 mA
- Kabel USB - na straně modemu je USB mini
- Kabel RS232 do PC

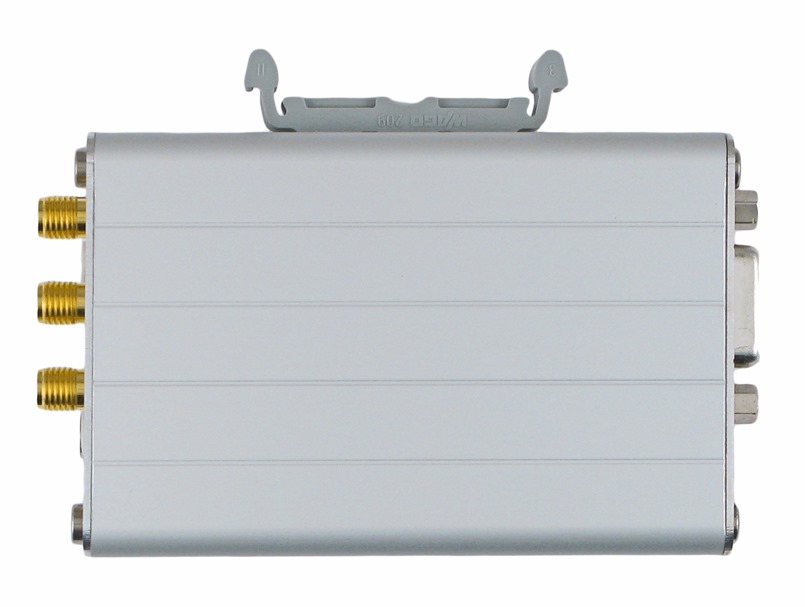

- Držák na DIN lištu
- Samolepící suchý zip
LED u držáku SIM
V továrním nastavení nesvítí vůbec. Pokud chcete, aby při přihlášení do GSM blikala, je třeba vždy po startu zadat AT příkaz. AT^SLED=2 (POZOR! toto nastavení se neukládá do trvalé paměti)
Nové modemy Cinterion (Siemens) jsou nyní menší a levnější
- pro ty co používají SMS a GPRS:
GSM-BGS3-TU (má navíc možnost napájení modemu i rovnou z USB portu PC)
- pro ty co kromě SMS a GPRS potřebují EDGE:
GSM-EES3-TU (má navíc možnost napájení modemu i rovnou z USB portu PC)
- a ten, kdo potřebuje ještě rychlejší data HSPA+:
| PHS8-P Hardware Interface Description | phs8-p_phs8-k_hd_v02003b.pdf | 2 MB |
| PHS8-P Release Notes | phs8_rn_v02003a.pdf | 89 KB |
| PHS8-P AT Command Set | ./10102347-phs8-p_atc_v02003a.pdf | 2 MB |
| USB driver Cinterion | phs8_driver.zip | 271 KB |
| PHS8 Driver 6002 | PHS8_Driver_6002.zip | 799 KB |
| PHS8 Linux Driver Postup | /22160944-PHS8_Linux_Driv... .txt | 3 KB |
