Měření pomocí speciálních převodníků

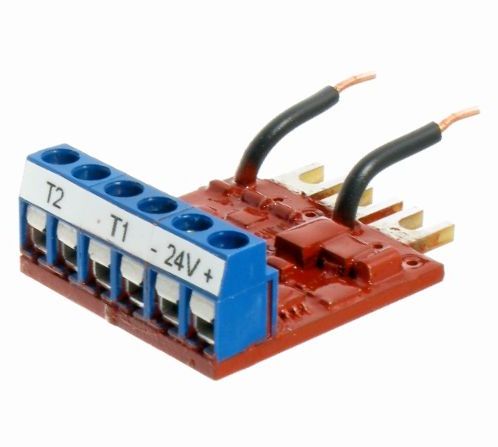

Převodník teplota -> frekvence pro dvě teplotní čidla, který se připojuje přímo na vstupní svorky "X" PLC řady FBs nebo B1/B1z. Převodníky pro FBs a B1/B1z se liší mechanickým provedením.

• Typ PT1000 (pro teplotní čidlo Pt1000)
• Typ PT100 (pro teplotní čidlo Pt100)
• Typ KTY (pro teplotní čidlo KTY81/210)

Model Počet vstupů MC cena bez DPH VC cena bez DPH  FBS-CONV.. 2x pro FBs ××× ×××  B1-CONV.. 2x pro B1/B1z ××× ×××

Měření pomocí čidel Pt1000 a Pt100

Tyto moduly měří teplotu pomocí čidel "RTD" (Resistance Temperature Detector). Rozlišení je 0,1°C.

• Typ Pt1000 (-200°C ... +600°C)
• Typ Pt100 (-200°C ... +850°C)

Model Počet vstupů MC cena bez DPH VC cena bez DPH FBs-6RTD 6 ××× ××× FBs-2A4RTD 4 (+ 2 AIn) ××× ××× FBs-16RTD 16 ××× ×××

Měření pomocí termočlánků

Tyto moduly měří teplotu pomocí následujících termočlánků. Rozlišení je 0,1°C.

• Typ J (-200°C ... +1200°C)
• Typ K (-190°C ... +1300°C)
• Typ R (0°C ... +1800°C)
• Typ S (0°C ... +1700°C)
• Typ E (-190°C ... +1000°C)
• Typ T (-190°C ... +380°C)
• Typ B (350°C ... +1800°C)
• Typ N (-200°C ... +1000°C)

Model Počet vstupů MC cena bez DPH VC cena bez DPH FBs-2TC 2 ××× ××× FBs-6TC 6 ××× ××× FBs-16TC 16 ××× ××× FBs-2A4TC 4 (+ 2 AIn) ××× ×××

Měření pomocí termistorů

Tyto moduly měří teplotu pomocí následujících čidel NTC (Negative Temperature Coefficient). Rozlišení je 1%.

• Typ 2KOhm@25°C
• Typ 5KOhm@25°C
• Typ 10KOhm@25°C
• Typ 20KOhm@25°C

Model Počet vstupů MC cena bez DPH VC cena bez DPH FBs-6NTC 6 ××× ×××
